堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

2021-02-27 19:35:58 CPU主板 tomhasee

选择电脑CPU无外乎Intel和AMD,一直在用英特尔的CPU,然而AMD yes的声音也一直在耳边环绕,直到有一天在@识货众测看到有铭瑄iCraft B550M WiFi主板众测活动时,忽然就心念一动,想要装个AMD CPU的电脑。感谢@识货众测,获得了这款主板的体验资格,下面就同大家分享下这款主板的使用感受。


铭瑄的这块B550主板,支持AMD AM4平台,,一个硕大的盒子,比通常的主板盒子要大上三两圈。右上角有原生支持PCIe4.0的字样。PCIe 4.0相对于目前主流的PCIe 3.0的速度增加了一倍,令人期待。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


支持AMD最新的Zen3架构处理器。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

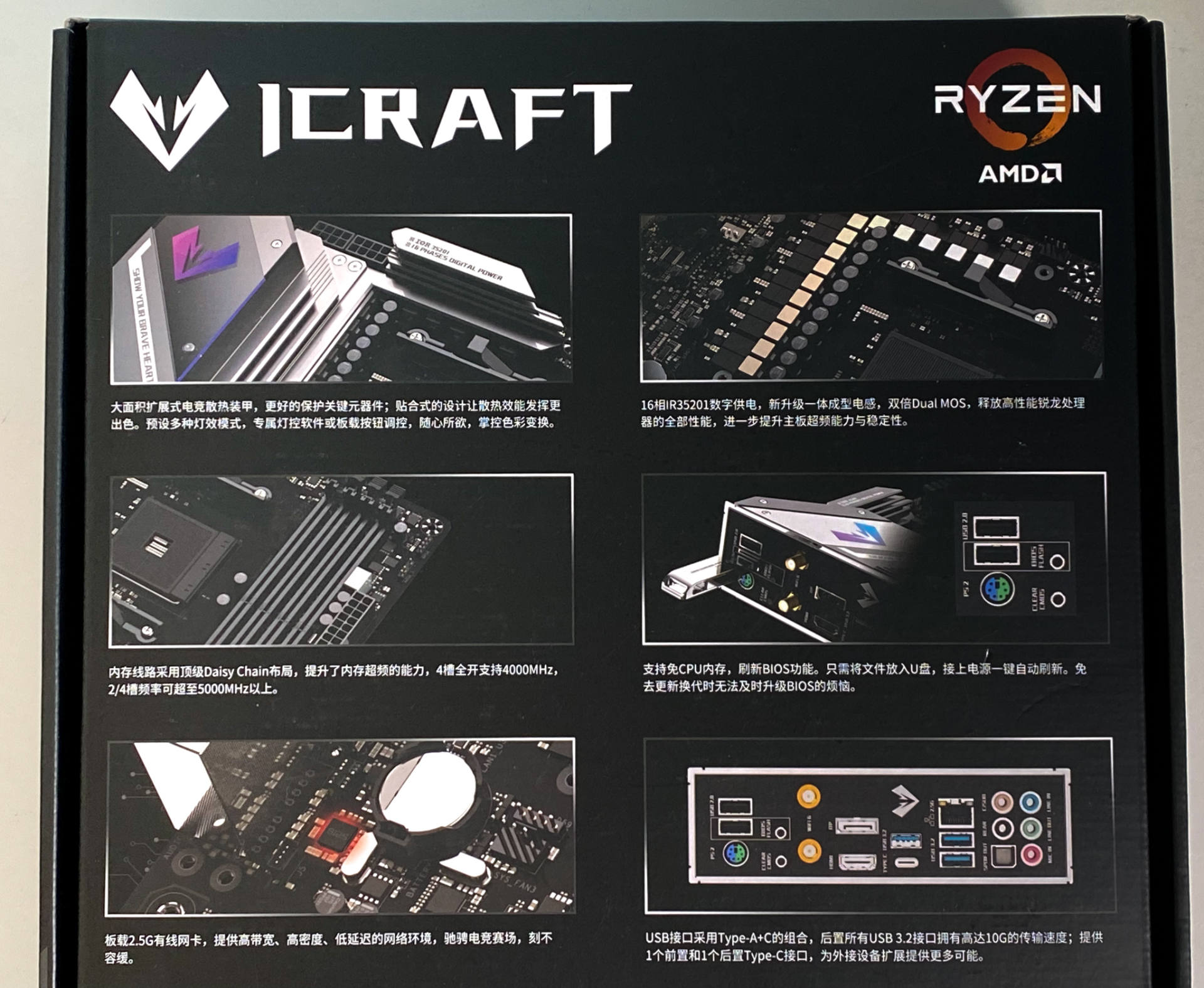

盒子背面有产品的各个突出特色,包括有扩展式散热装甲、16相供电、内存支持超频到5000MHz、免CPU内存更新BIOS、2.5GHz网卡等功能。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


打开盒子,在保护泡沫外面有着彩页简明说明和有最新铭瑄吉祥物的贴纸。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

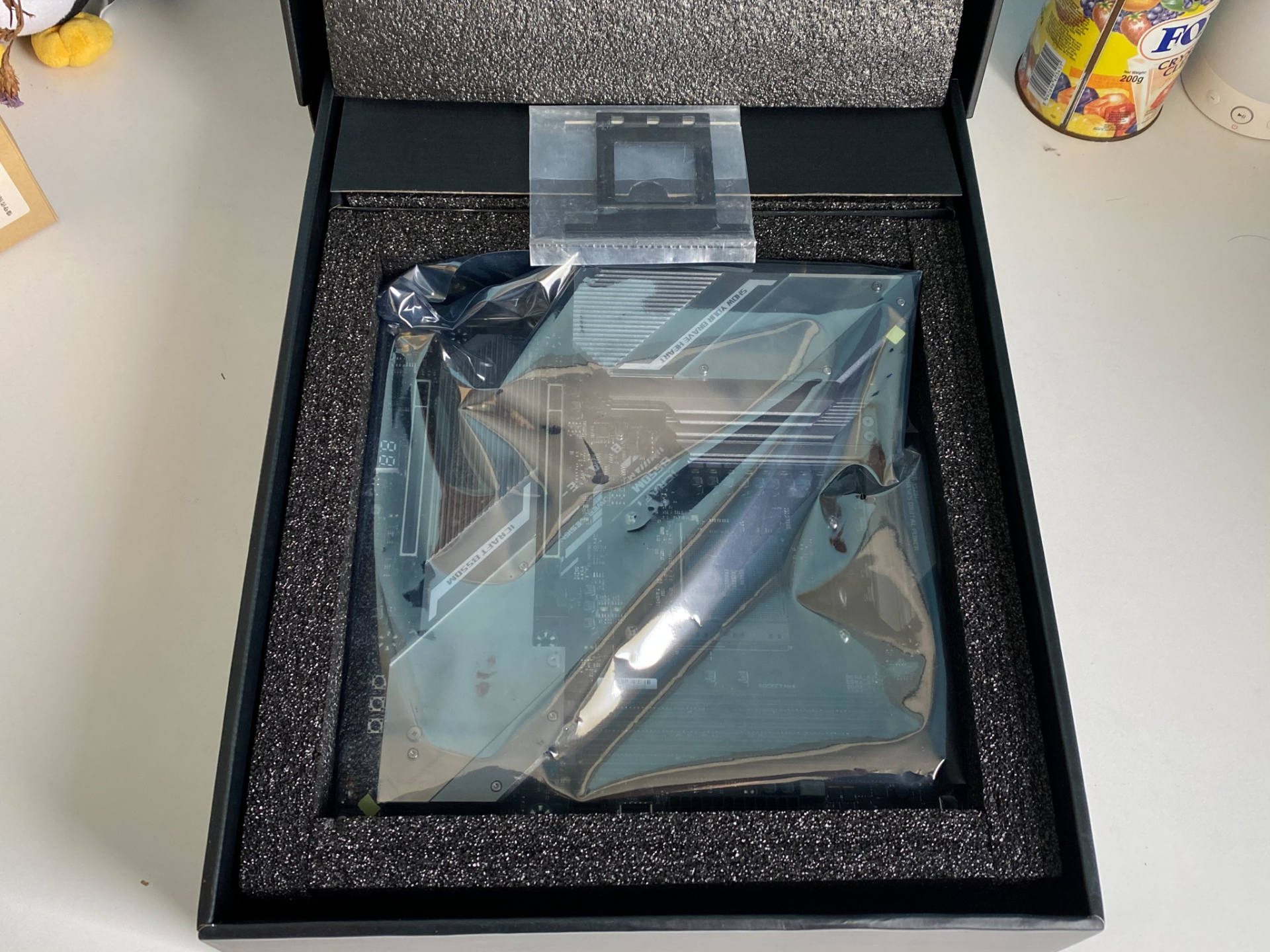

打开盒子,知道了为什么这么大的原因,在外面一圈有着厚厚的泡沫保护,这样可以最大限度避免运输中的损害。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


配件有一个AMD CPU盖板,一个磁吸式2x2 无线WiFi天线,四根SATA硬盘线,一把螺丝刀,批头是双头的。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

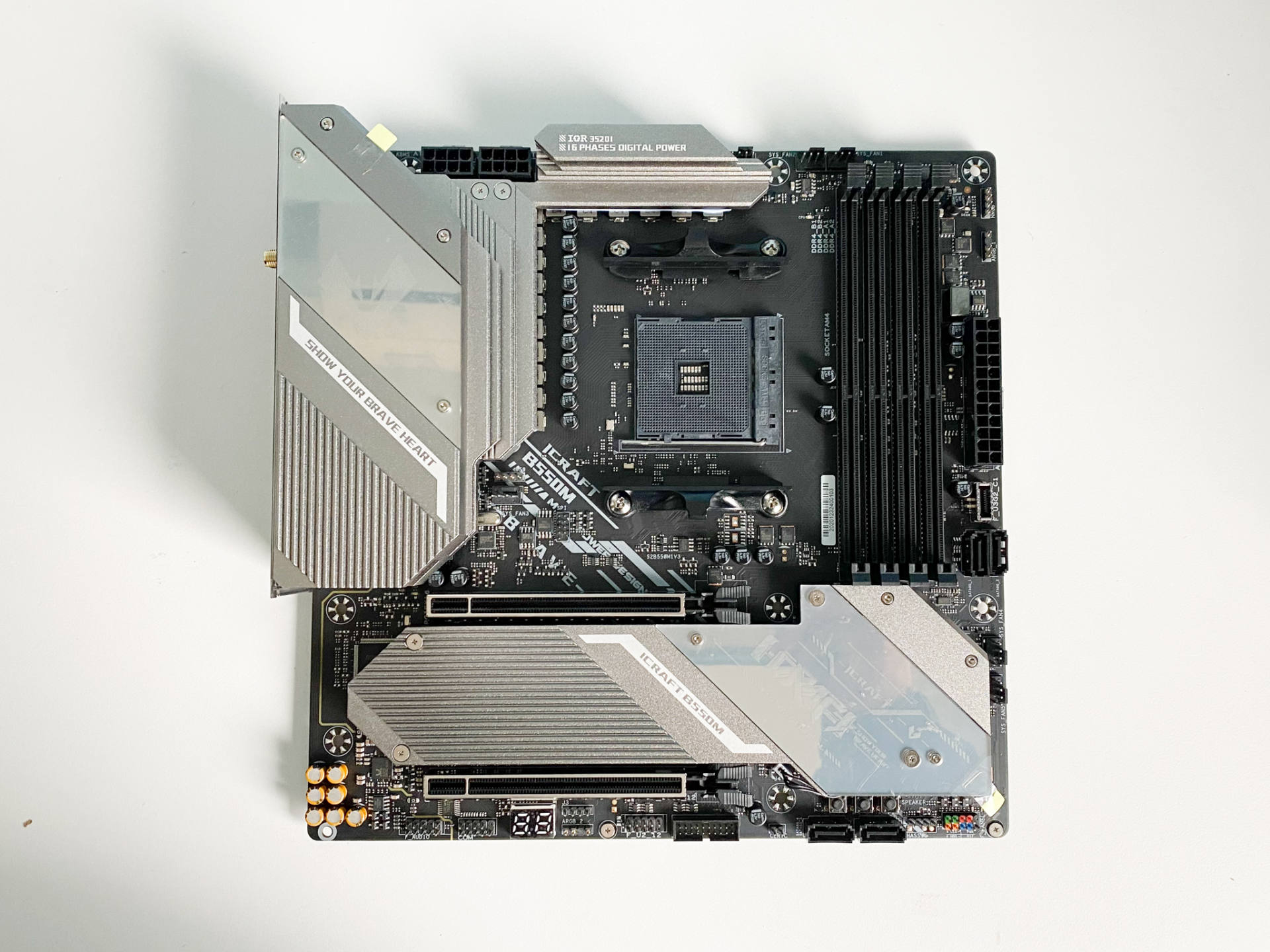

取出这块铭瑄iCraft B550M WiFi主板,终于可以欣赏下我心仪的宝贝了。这块主板是M-ATX规格,24.5x24.5cm大小。虽然是M-ATX主板,功能和接口可是不少哦。不过最入眼和醒目的,还是这2块硕大的散热板,可以看到除了CPU、内存条区域,几乎覆盖了其他的所有区域。银色合金的散热板给人强大的感觉,扩展式覆盖。而闪闪发亮的,则是2块主板RGB显示的所在。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


虽然是M-ATX主板,却还是满配了4条内存条。可以插满直达128GB内存。在主板边缘布满了接口,除了主板的24pin电源接口。右侧有ARGB和NRGB 2个彩光接口,支持5VARGB输入和12VHRGB输入,喜欢光污染的我这下子可以放心了。在主板电源接口左侧有个USB3.2X2接口,可以给机箱面板提供10GB的高速USB前置接口。再往左则是有2个SATA的硬盘接口。2个接口是反向的,所以可以随意插拔任何一个。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

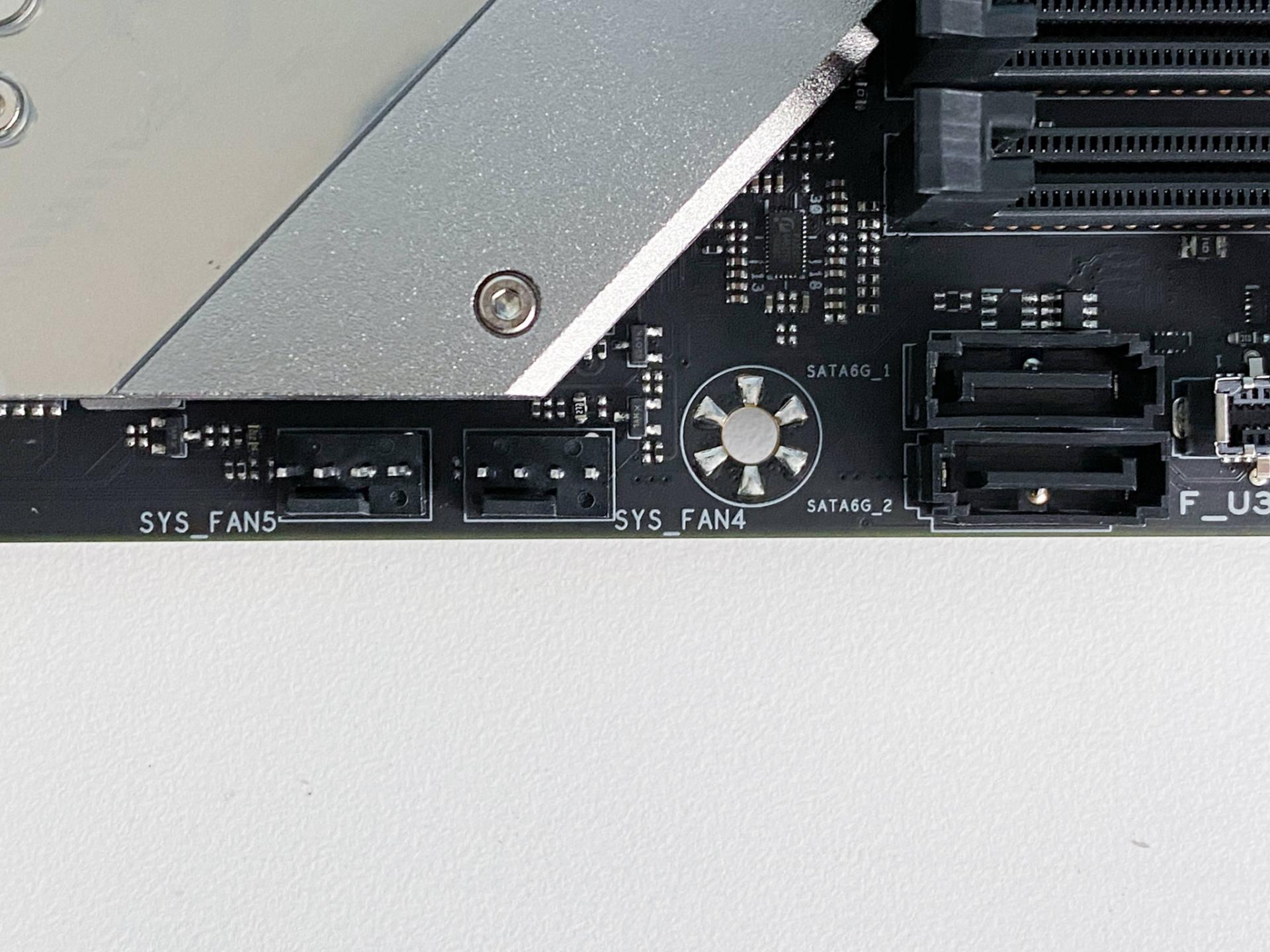

在SATA接口的左侧,有2个风扇接口,是SYS FAN4和SYS FAN5,看这个序号就知道前面还有3个风扇。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

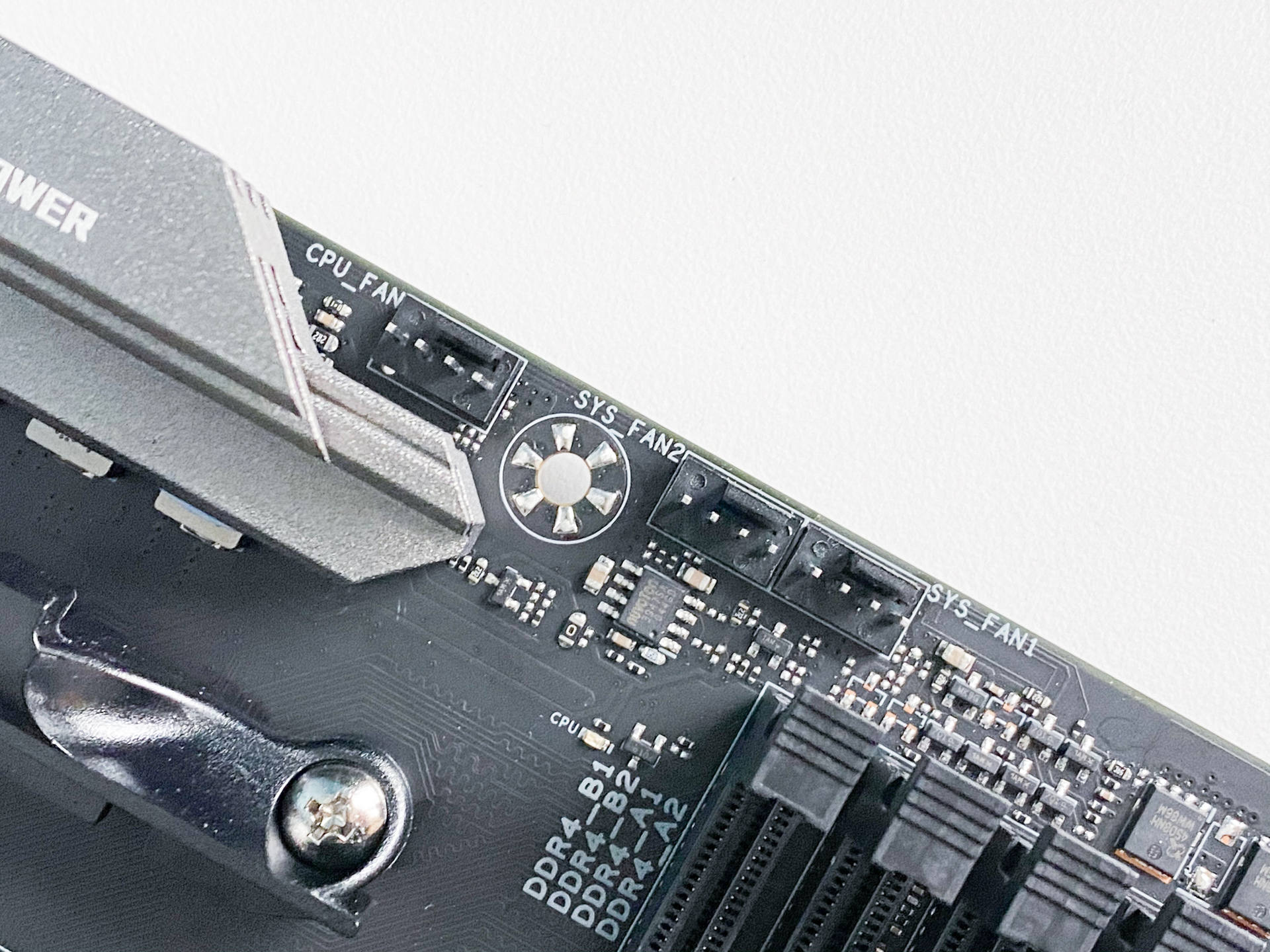

在CPU的上方,内存槽的左上方,有3组风扇接口,分别是CPU-FAN、SYS FAN1、SYS FAN2,三个风扇齐了。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

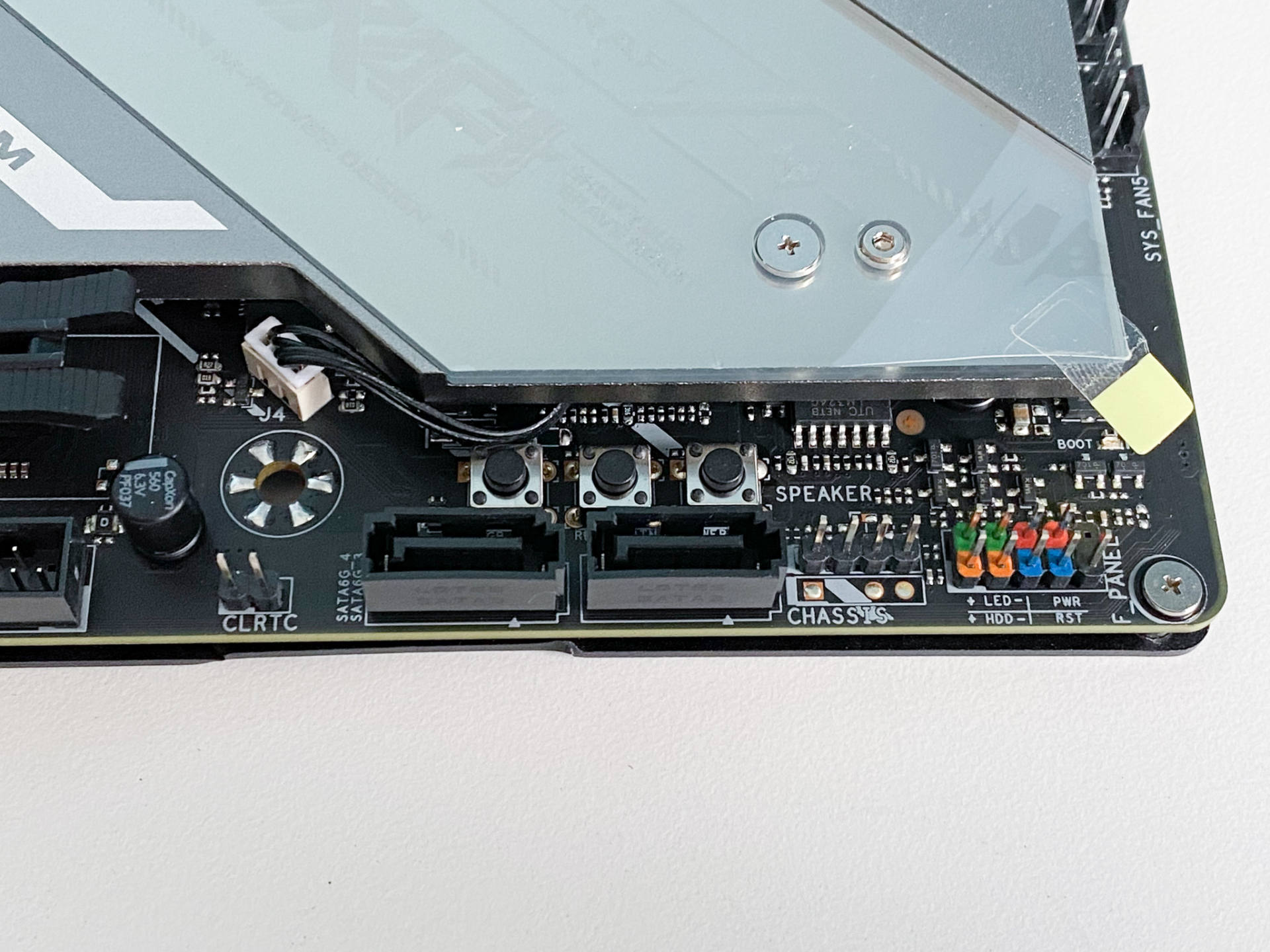

在这块主板的最下方的右侧,是机箱面板的接口,还包含喇叭接口。然后是2个SATA接口。这款主板一共有4个SATA硬盘接口,虽然说相对于ATX主板的6个接口少了2个,但基本上也是够用的了。同时,在SATA接口的上方还有3个按钮,这个在主板上是很少见的。三个按钮的功能分别是开机按钮、重启按钮、RGB灯效,方便调试使用。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


而主板底部,除了常规的音频、USB接口外,还有1组ARGB插针和1组NRGB插针,这样一共有2组5V的ARGB和2组15V的NRGB灯效插针,可以方便灵活的连接炫彩灯光设备。同时,还有一个2位的数码管显示,可以更直观的展示主板的状态。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


主板的下半区域有很大的扩展覆盖的合金散热板,上下各相邻一个PCIE插槽,上面的插槽是PCIE4.0。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

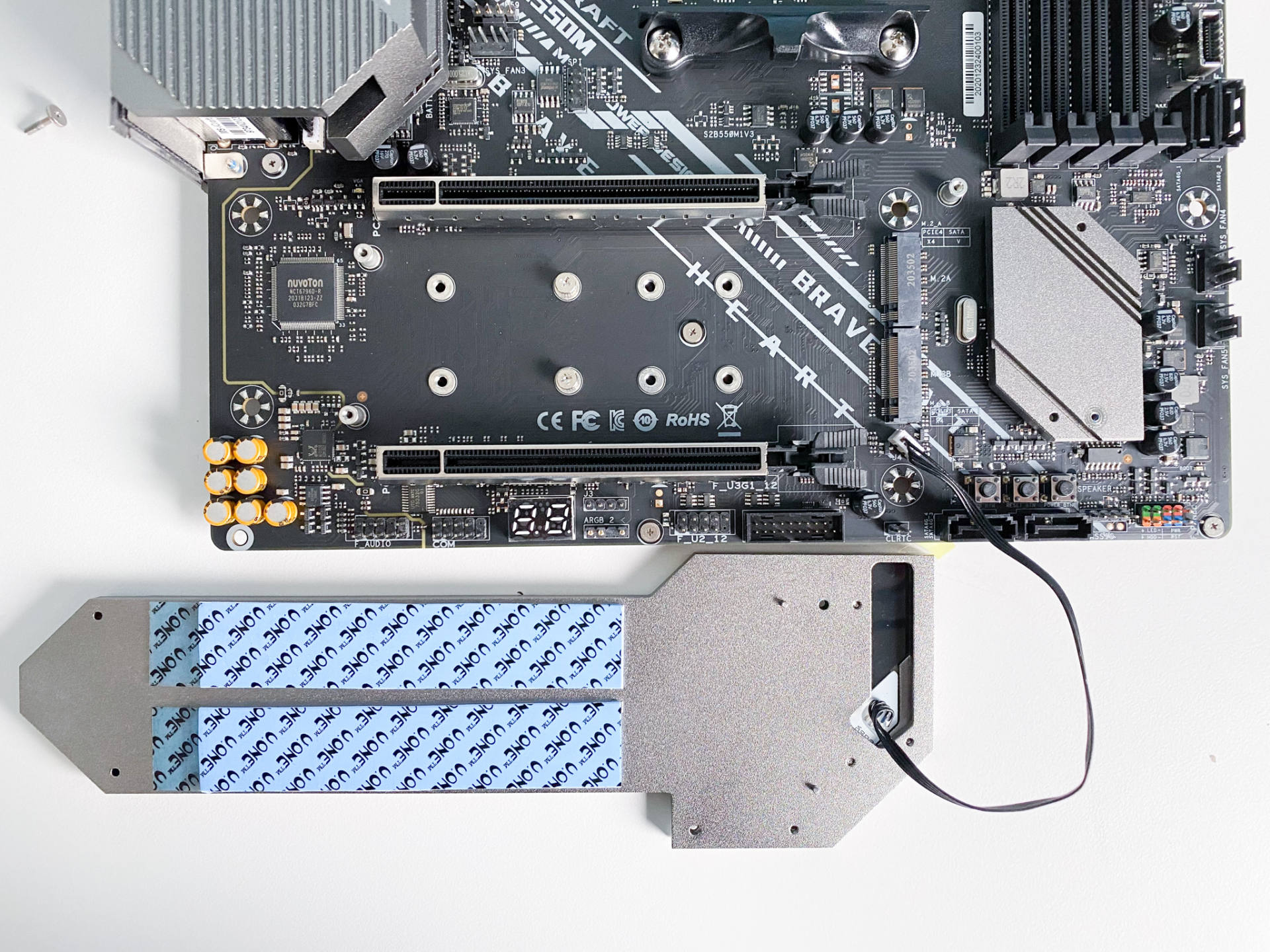

用配件中的螺丝刀,可以拧下四个螺丝,就可以取下合金金属散热板了,下面是2个M.2 插槽,最大支持 22110长度,上面的一根插槽是PCIE4.0。散热板自带导热垫,用的时候别忘记把出厂的塑料条撕掉。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


在上面的PCIE插槽的上面,CPU的左下角,可以看到有一个SYS FAN3接口,这样算下来,一共有6个PWM风扇接口,可谓也挺多的了。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

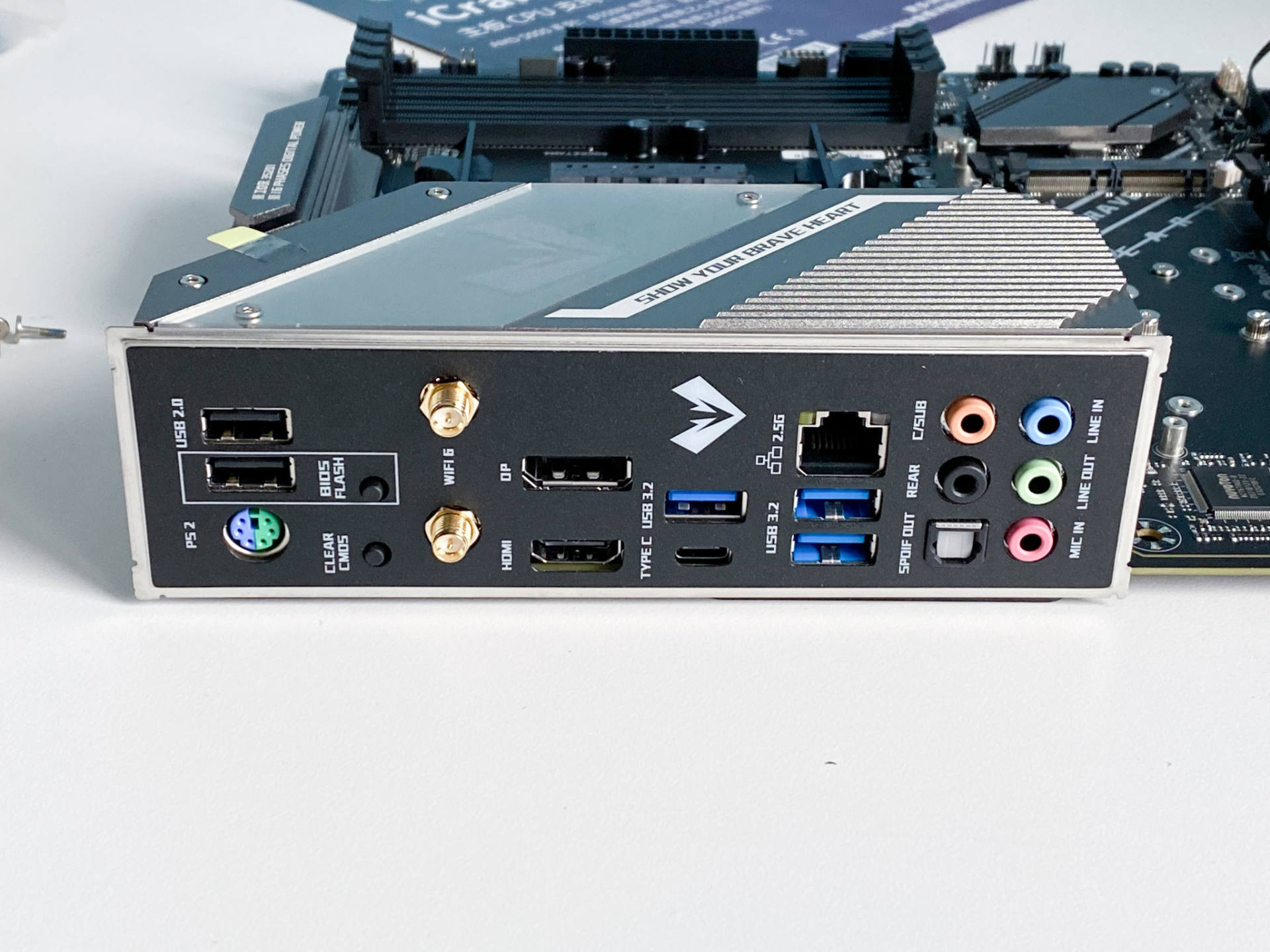

铭瑄的这款iCraft B550M WiFi主板提供了一体式I/O背板。接口丰富,便于使用。具有一个PS/2 键鼠接口、2个USB 2.0接口、2个天线接口(主板搭载了AX200 WiFi 6 高速无线网卡),一个DP接口,一个HDMI接口,四个10GB USB3.2高速接口,一个Type-C和三个USB-A。一个有线网口,支持2.5G高速。最右侧是音响相关接口。


从接口看,接口众多,功能齐全,同时还有2个按钮,分别可以实现清除BIOS和刷入BIOS功能。


左边是一款硕大的散热片并且延伸到了中间,我们将其拆下,就可以看见下面了。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


好壮观啊,这款铭瑄iCraft B550M WiFi主板采用了14+2(倍相)数字供电设计,IR35201 PWM供电芯片,一体成型电感、双Dual Mosfet,这么强大的供电和堆料,比ROG还要强大,为CPU的稳定运行和超频提供了良好的基础。同时也可以看到是采用了双8pin供电。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


散热片的底部带有散热垫,对于元器件起到散热和保护作用。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

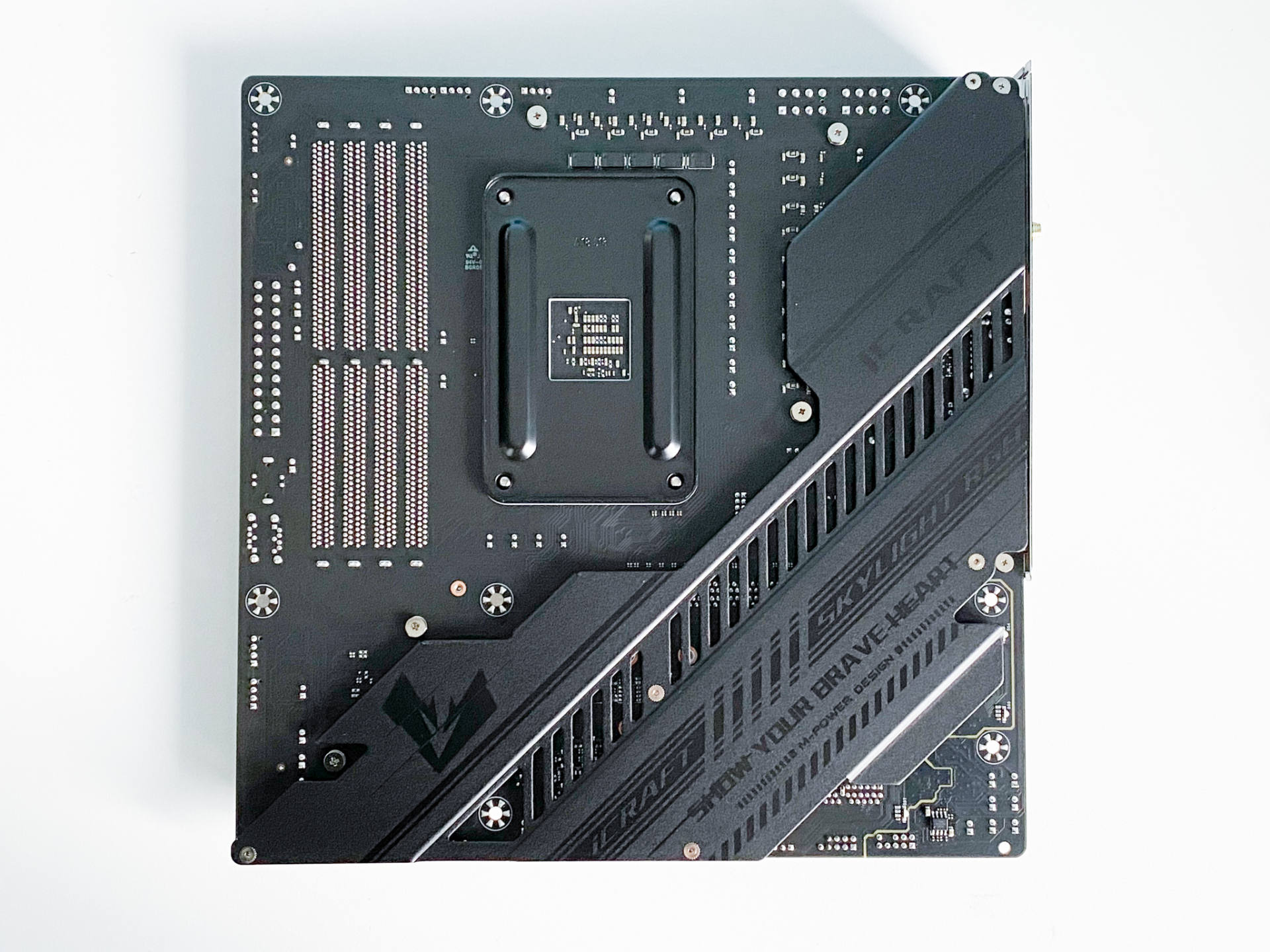

看看主板的背面,居然还有马甲,而且是带图腾的,对于主板有着很好的防护作用。


支持这块主板的里里外外,前前后后,马甲上面马甲下面都看光了。一句话,这块主板的确是诚意满满的堆料之作,让人很是期待它的表现。


看完了主板,那么就开始装机了。铭瑄iCraft B550M WiFi这款主板具有外刷BIOS升级的功能,就是不用CPU和内存,只要给主板供电,就可以实现升级BIOS。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

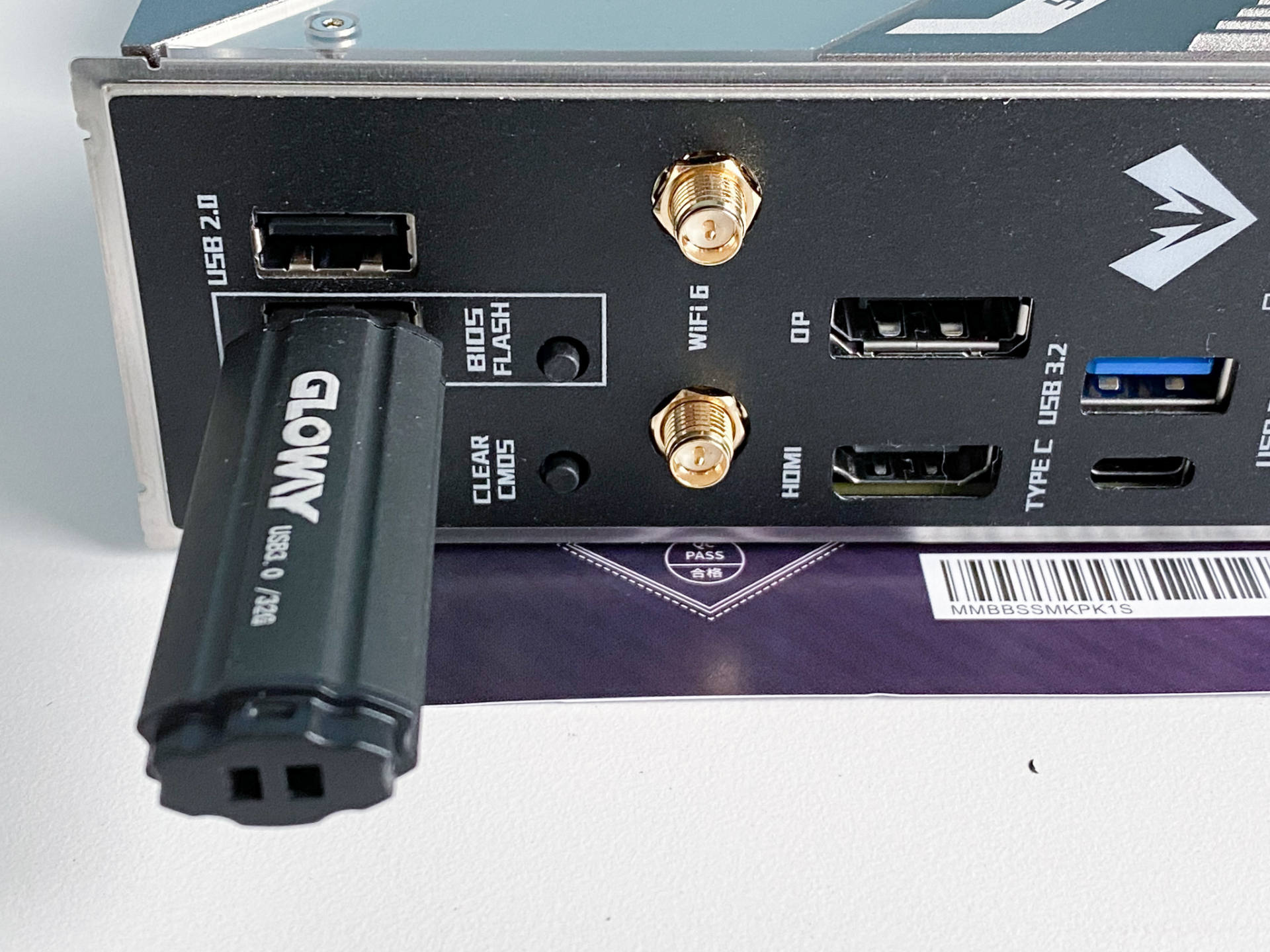

只需将BIOS文件复制到U盘上面,将U盘插入到指定的USB接口,然后接上主板电源,按动U盘边上的BIOS FLASH按钮3秒后,就可以开始升级BIOS的进程了。


铭瑄iCraft B550M WiFi

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


BIOS升级的过程中有白色的灯闪烁,灯灭后就是升级完成了。无需CPU,就可以实现BIOS的升级,无疑为将来的升级带来了很多便利。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

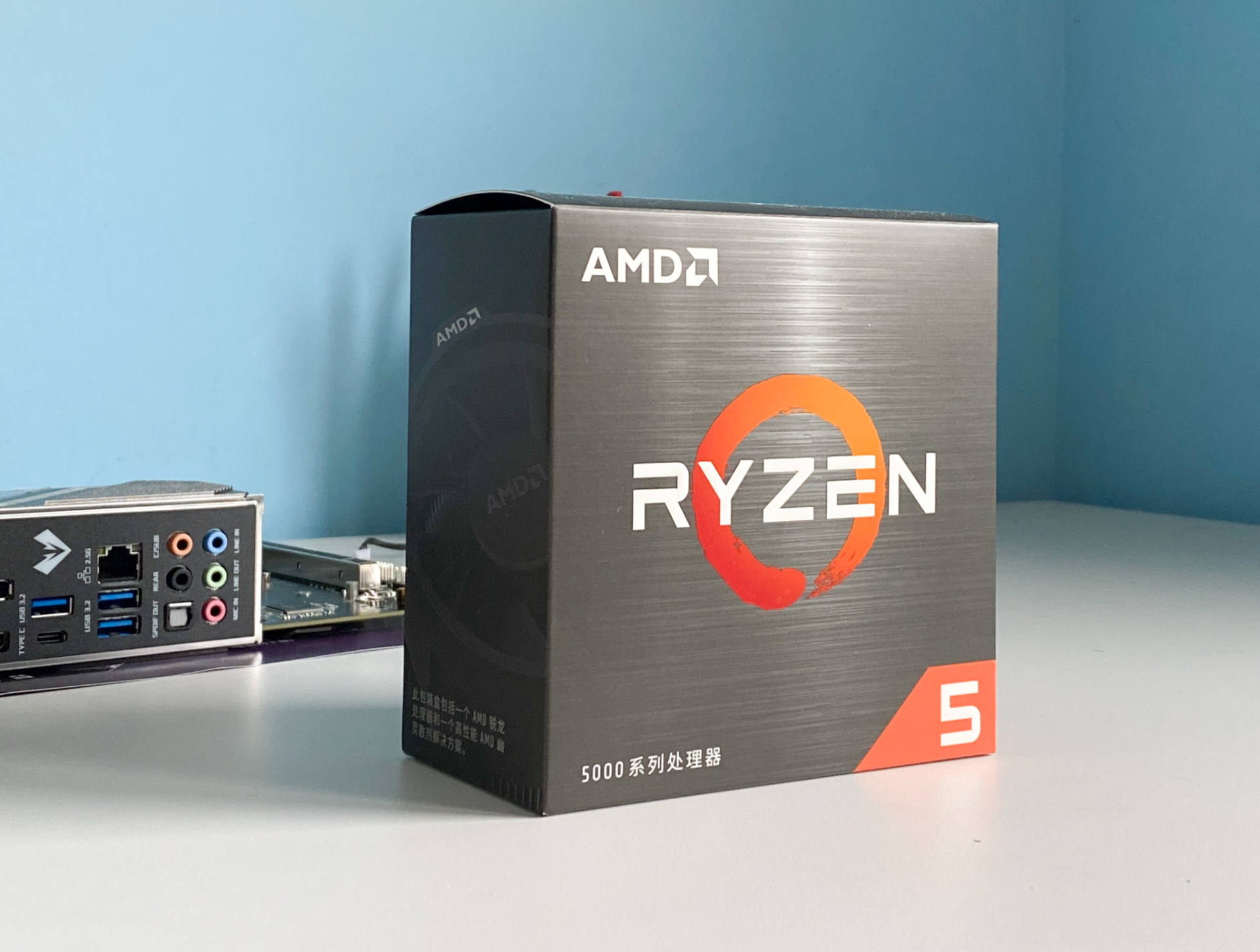

铭瑄iCraft B550M WiFi这款主板支持最新的AMD CPU,所以选购了5600X,AMD也真是不厚道,稍微出了点好东西,就发布后价格一路上扬,要不是为了这款主板的评测,还真不会在这个时候入手。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

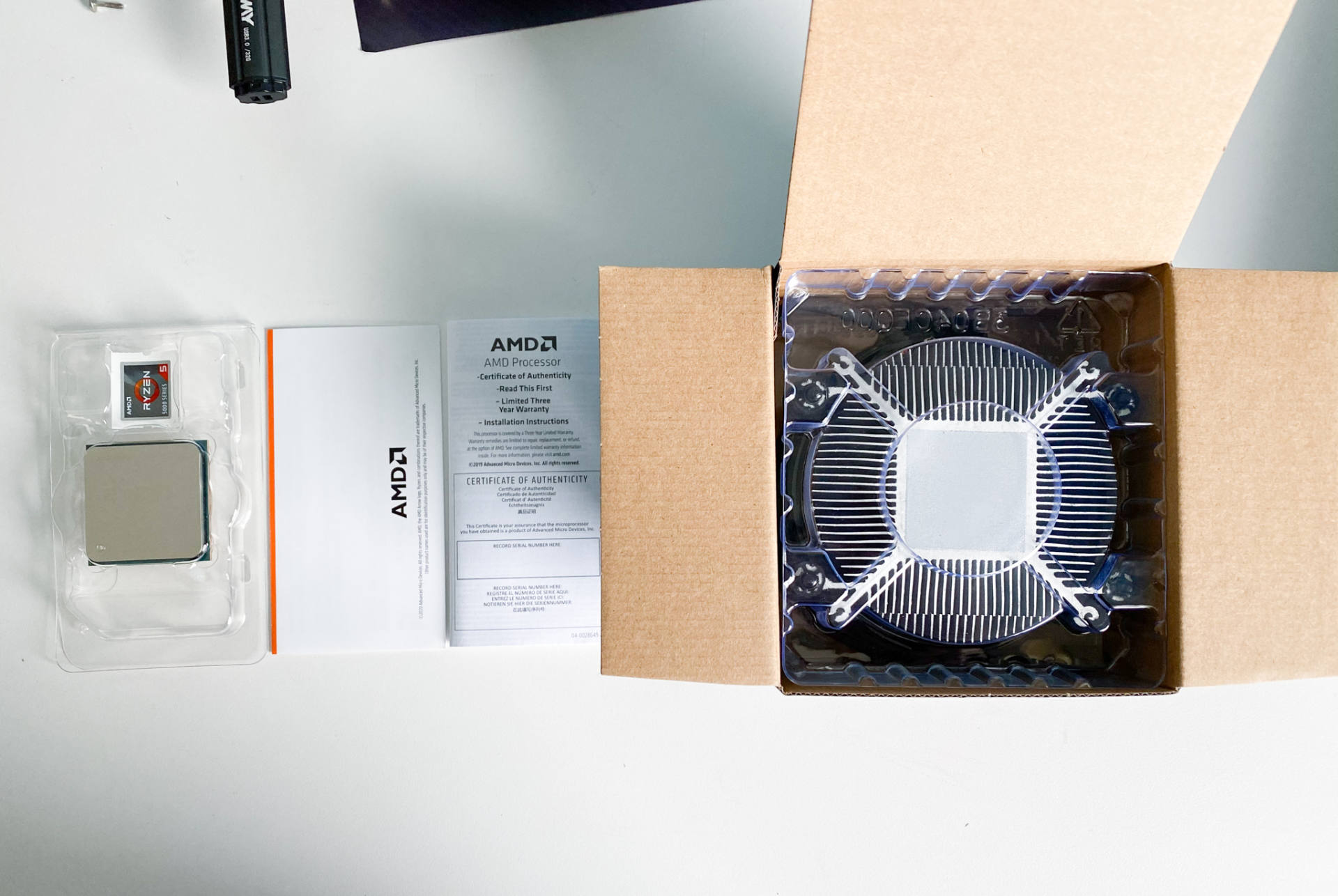

CPU、说明书、自带风扇,听说这个风扇属于混凝土系列的,所以,就不用了,用了会连CPU一起拔下来。AMD的CPU怎么感觉要比Intel的大一圈呢?

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

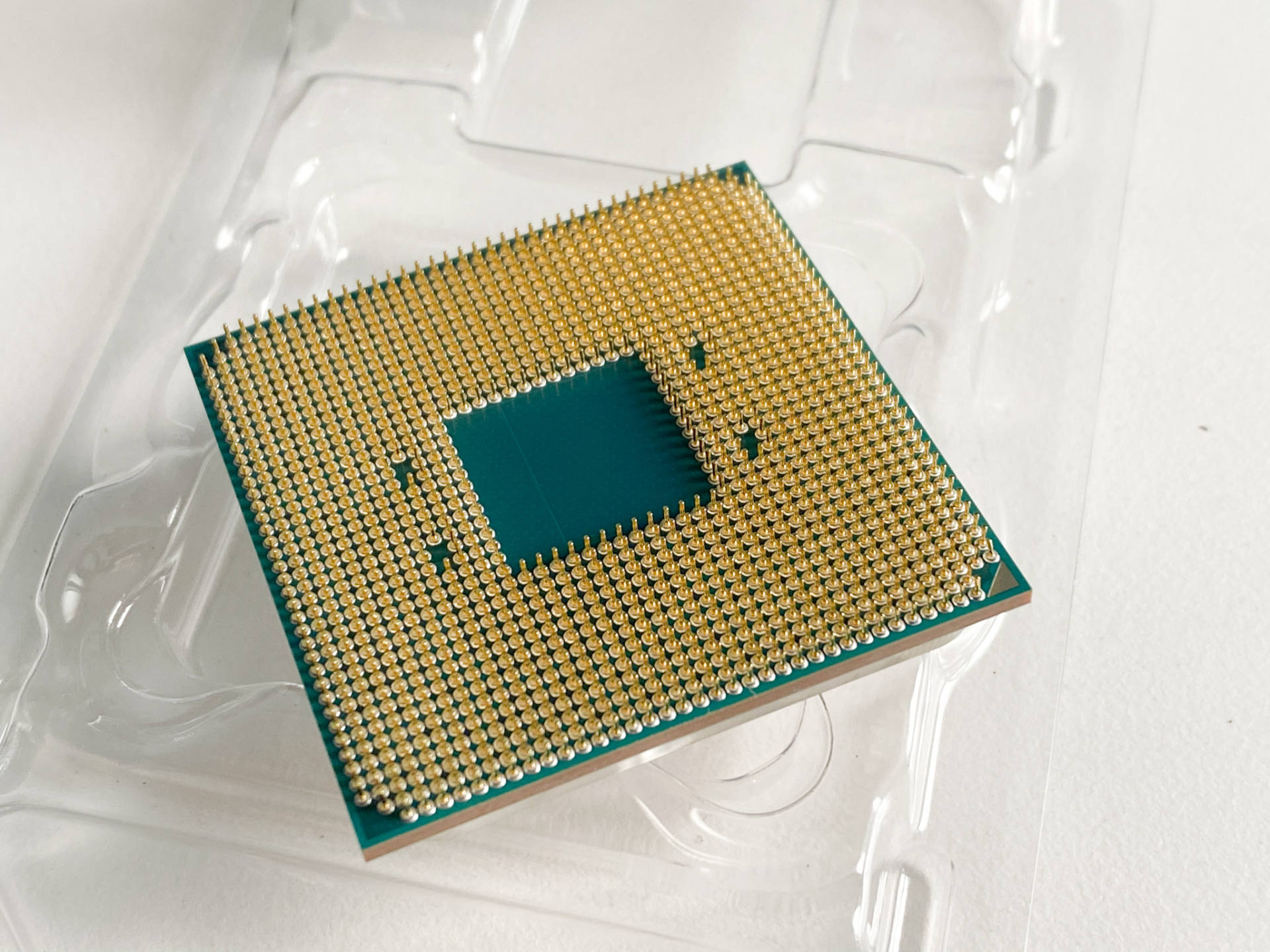

AMD的CPU同Intel的有所区别,还体现在,AMD的CPU是带针脚的,主板上CPU底座是槽,而Intel的CPU是不带的,针脚在主板上面。早就耳闻AMD的针脚容易弯,然而没有想到这么容易弯,放进去之后,想起来还要拍张图吧,结果蹑手蹑脚的拿出来居然就歪了一根针,大家看见了吗?


这个盖板是用来防护避免CPU和散热器一起拿出来的,不过现在不用原装的散热器,那么也没有用处了,演示一下。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


散热器改用了九州风神的风冷AS 500 Plus,换个散热器的底座还是很容易的。然后CPU上面涂满,我还是喜欢涂满法。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


将散热器装上去。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

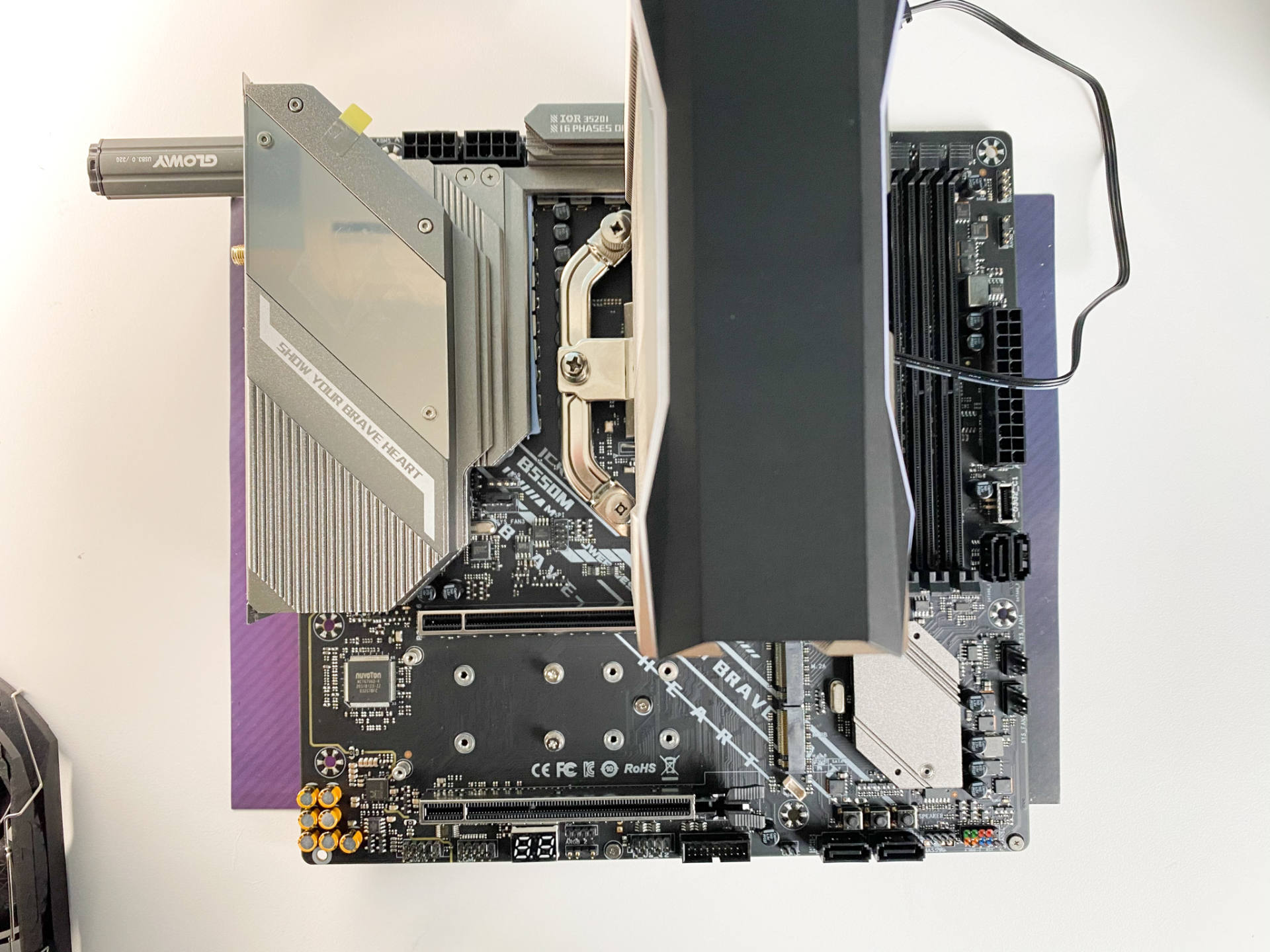

然后在加上双风扇,由于视角的缘故看起来很胖,但其实即使加上了风扇,这款散热器还是相对比较薄的,表现在并没有挤压第一个内存槽的位置。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

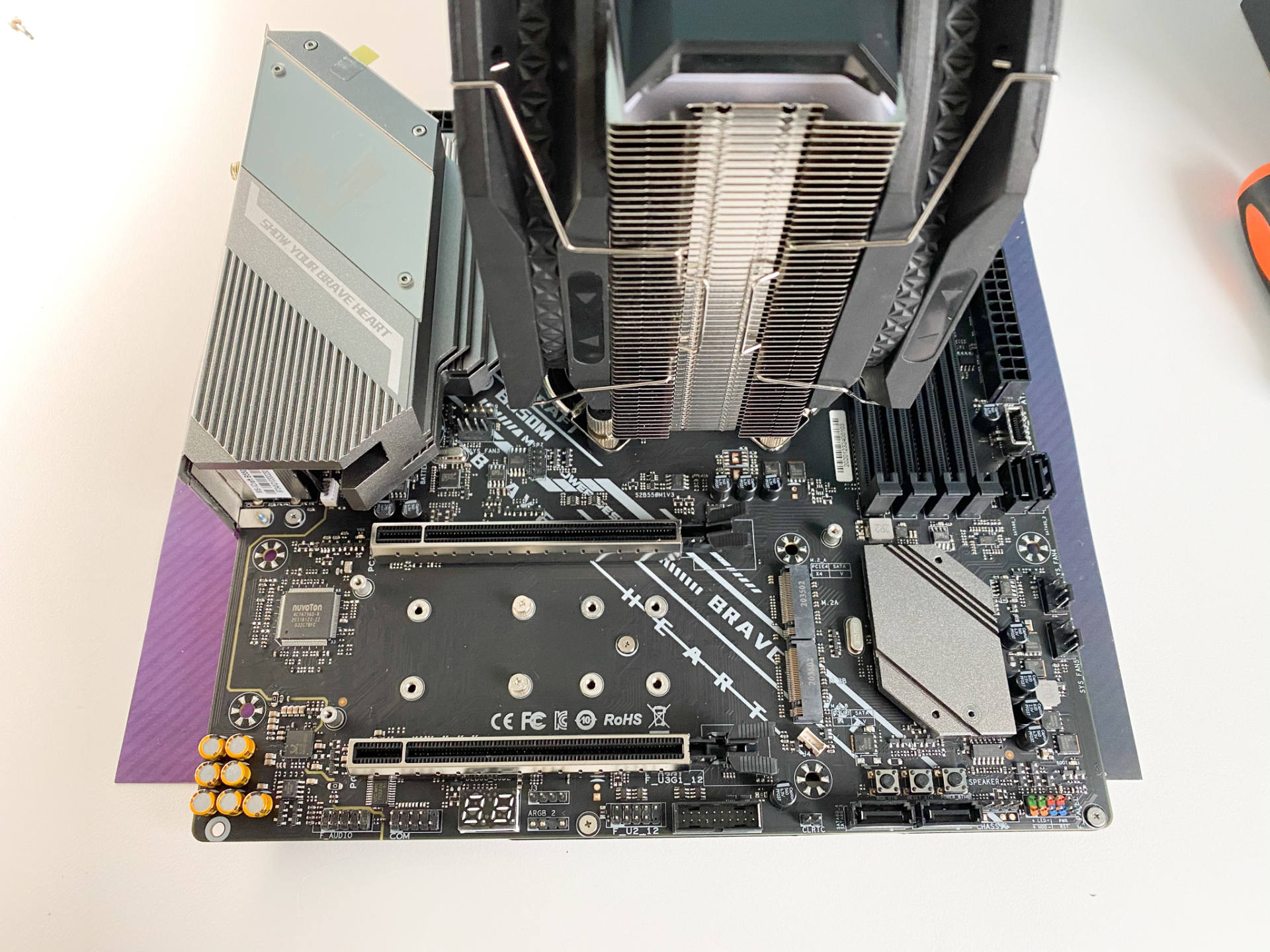

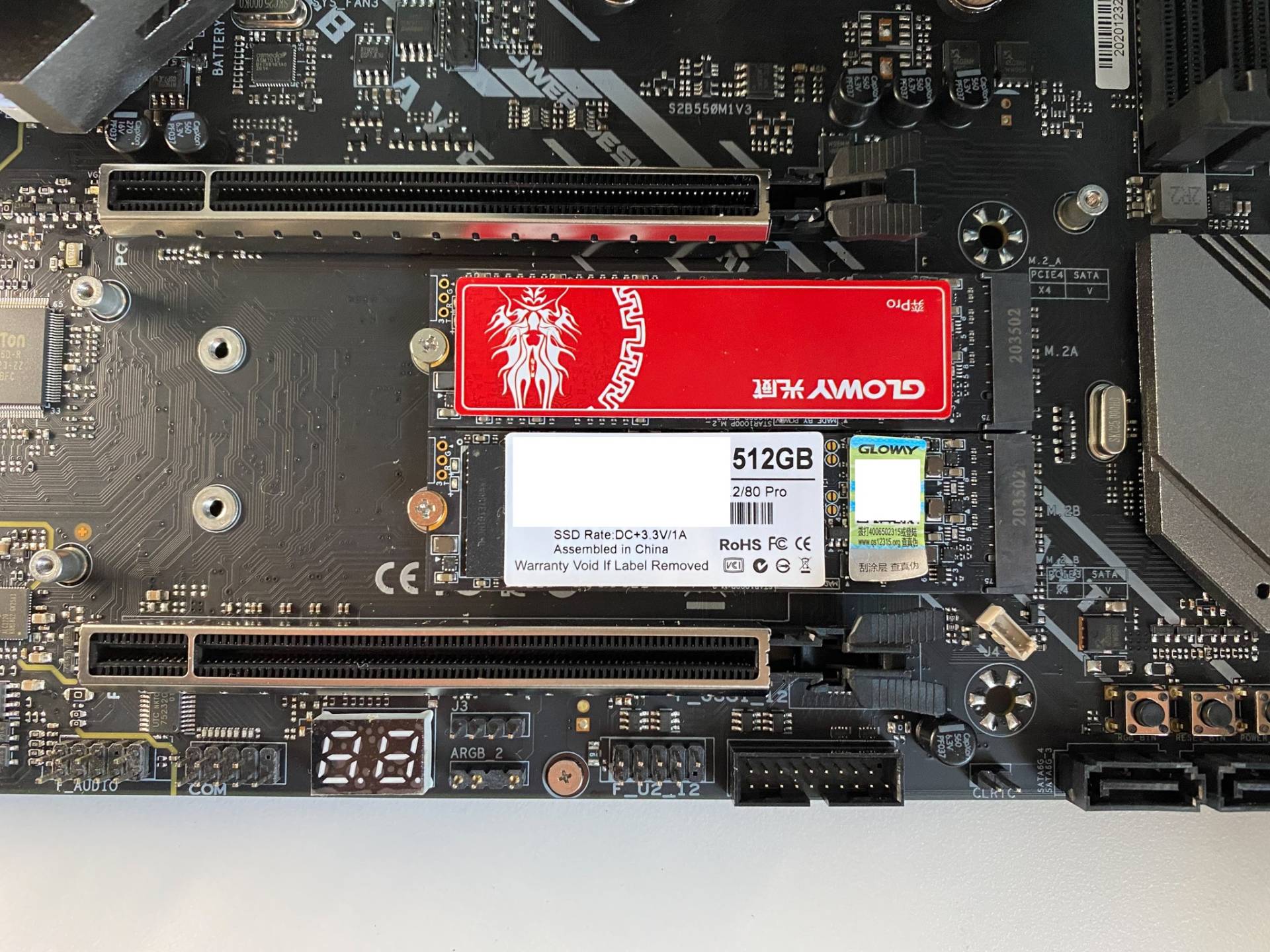

将下面的散热马甲取下,装上2条M.2 NVMe SSD,可惜现在支持PCIe 4.0的SSD还少,所以暂时还是用的PCIe 3.0的 NVMe SSD。国产的光威弈Pro M.2 NVMe SSD,纯国产的哦,从颗粒到主控全是国产的。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


散热板上的2条导热垫上面的贴纸别忘记撕下来。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

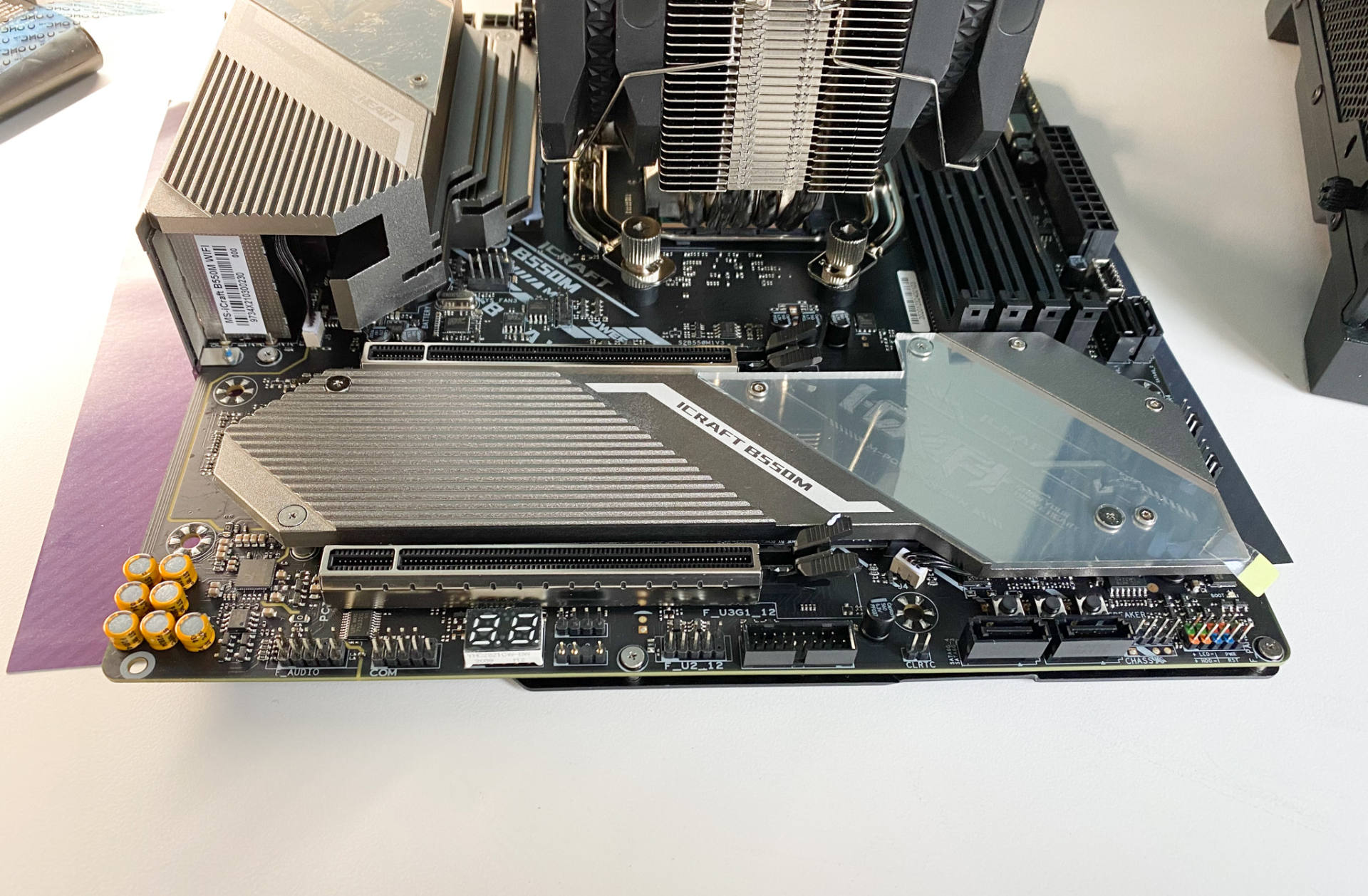

然后将合金散热板恢复盖好,这样的好处是可以保证M.2 NVMe SSD的散热,毕竟这里是显卡区域。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

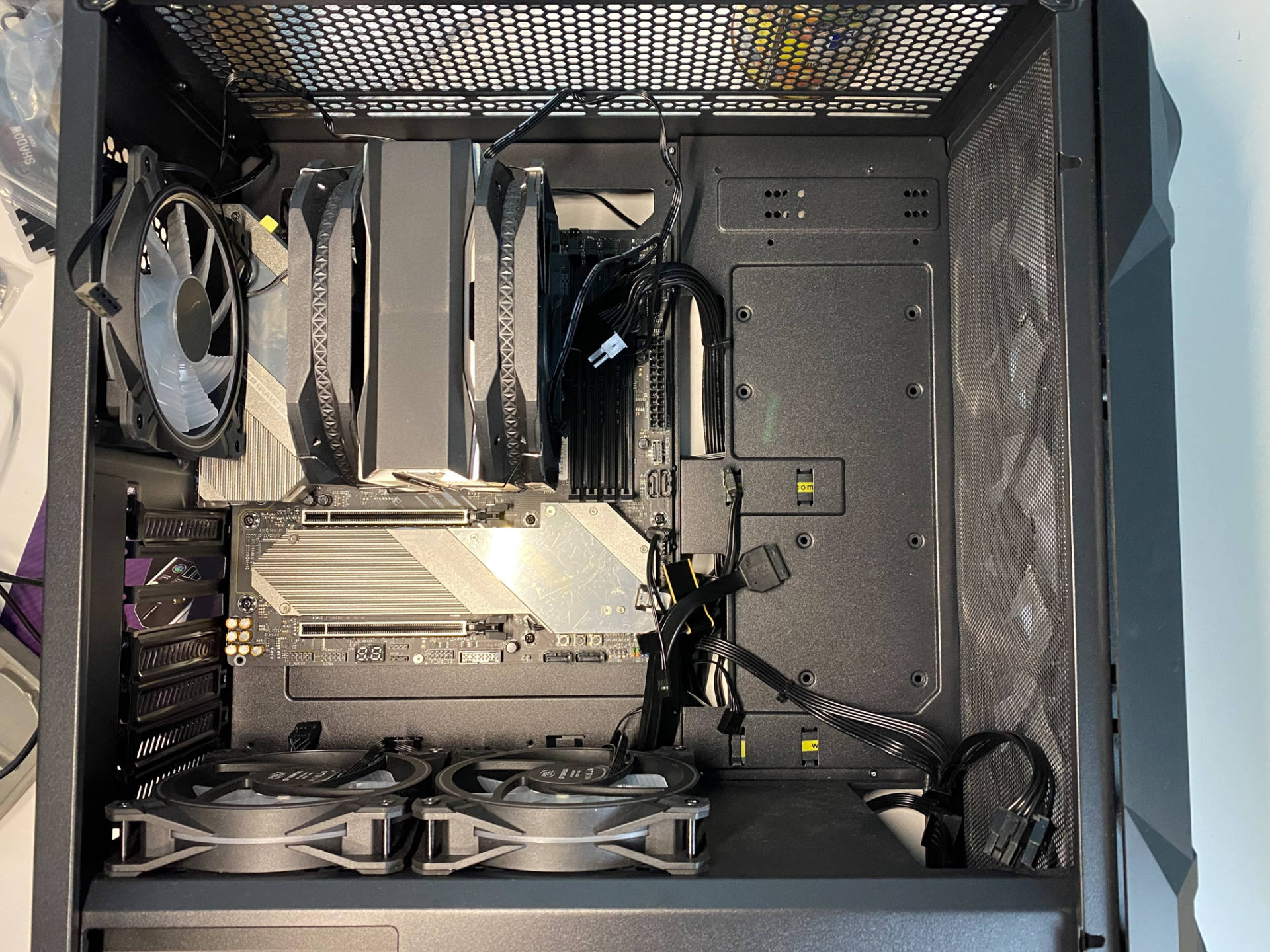

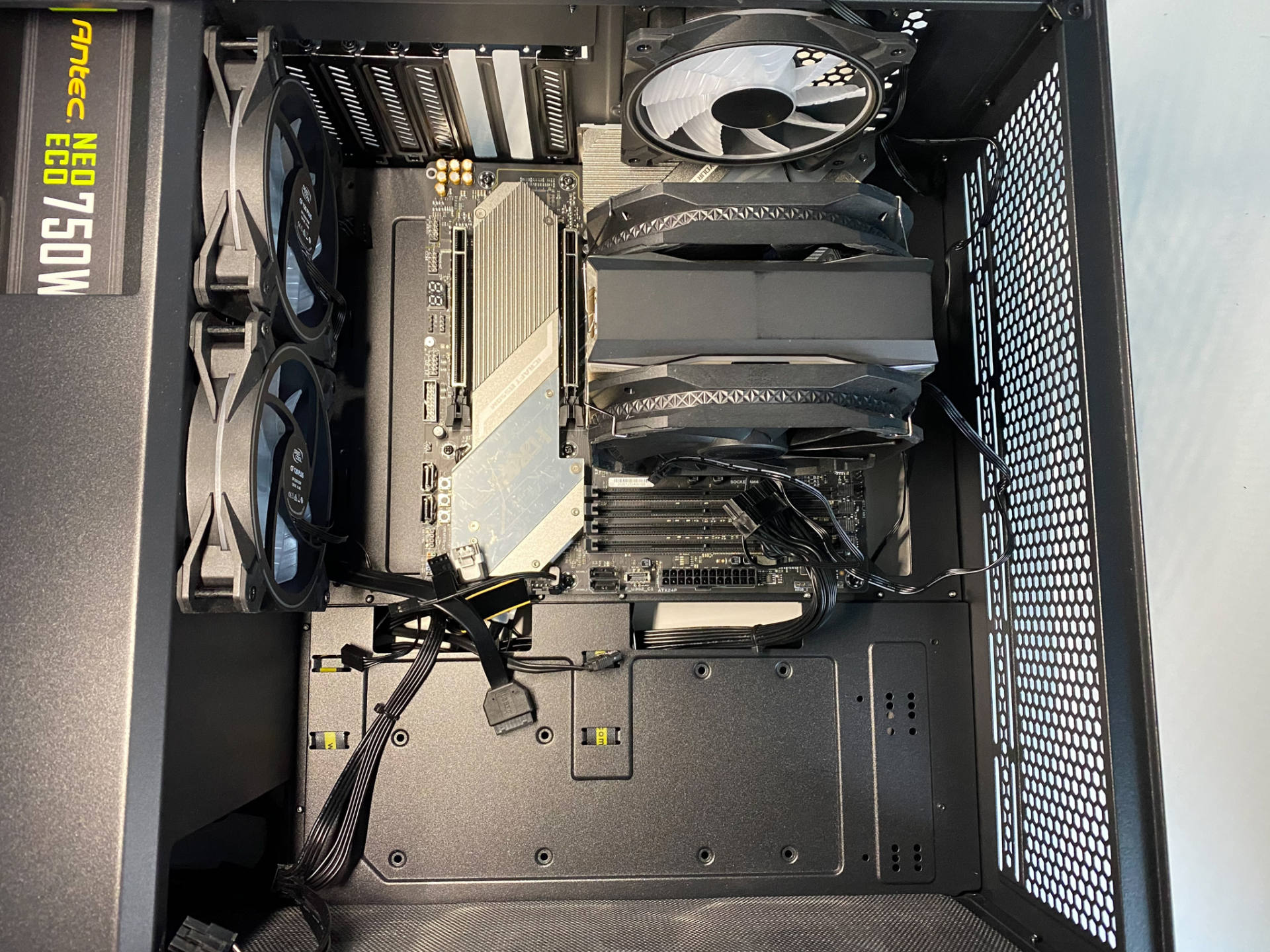

然后将主板放进机箱里,机箱是安钛克的DF600 FLUX双风道散热机箱,除了主板都装好了,从这个角度可以看出,九州风神的AS500 Plus风冷并没有占据第一个内存条的位置。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


所谓双风道,就是一个是通常的从右到左的横向的风道。右侧是机箱前脸有3个风扇,左侧后部有一个风扇。加上风冷的2个风扇。还有一个风道是从下方到上方的。所以底部有2个风扇,顶部有全部是散热孔,形成了从下到上的风道。这样的设计就是为了避免显卡区域的积热。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

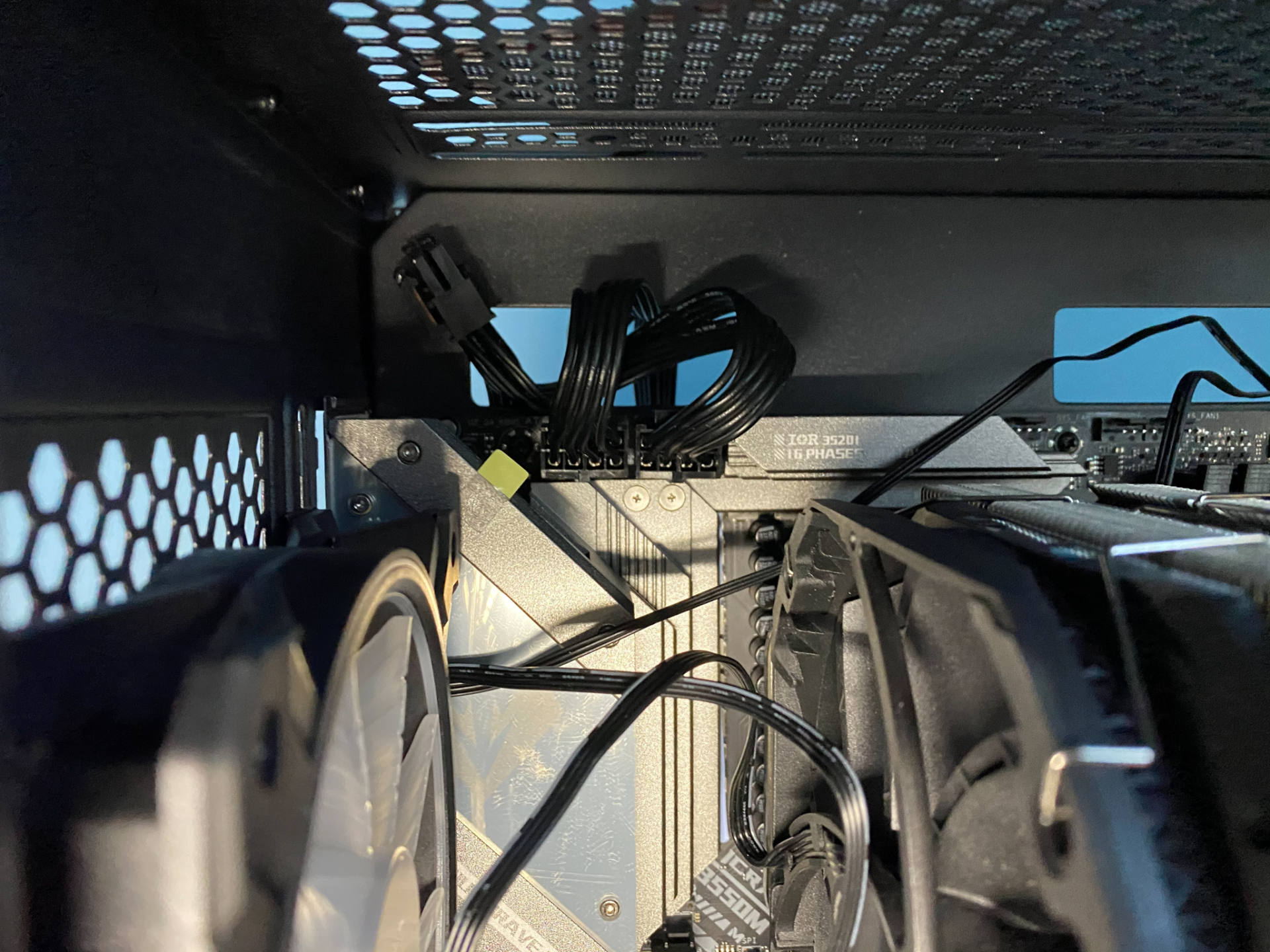

主板左上角,双8pin供电,动力足足的,看起来就放心。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


主板底部各种线接好,包括机箱线、硬盘线等等。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

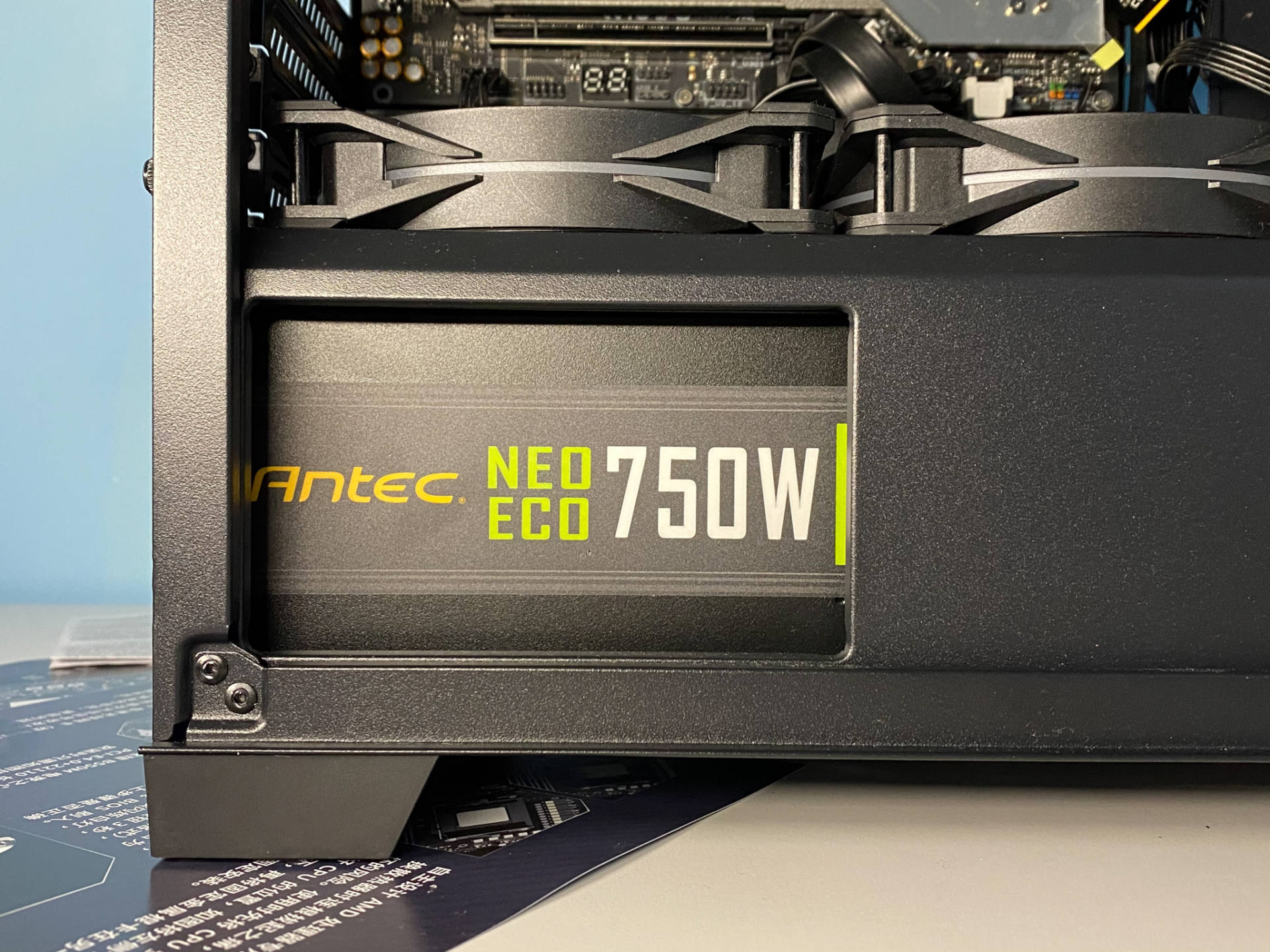

主板双8pin供电,所以电源要选好。选用的是安钛克的NEO ECO 750W,简称NE750W。模组电源,CPU双路供电,全日系电容,7年的免费更换保固服务。通常可靠的电源都在一瓦一元以上,而安钛克Flux机箱+NE电源是千元内优选的电竞机电组合,组合购置更优惠,可以说是经济划算,性能和质量又有保证,值得选用。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

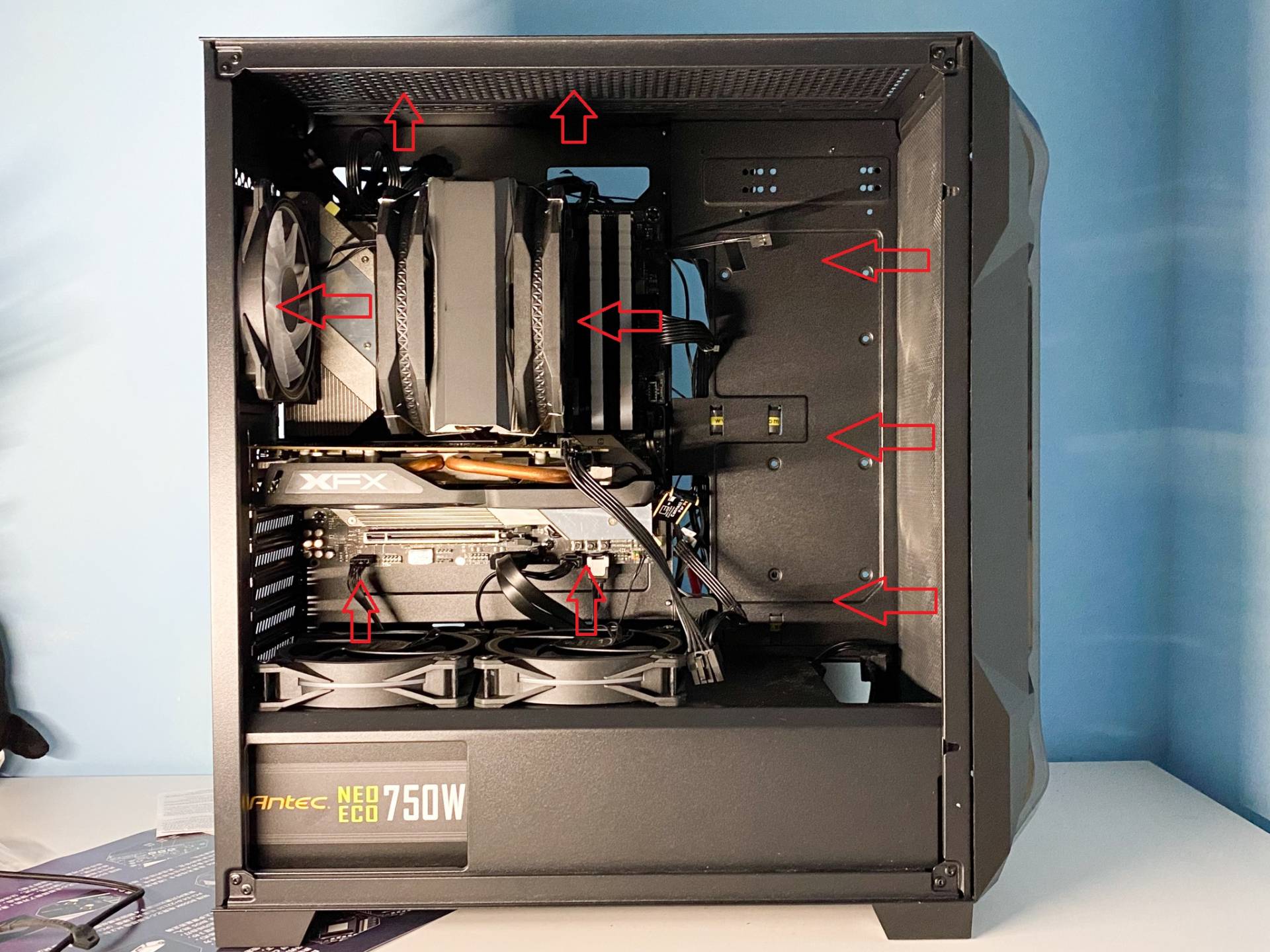

最后把显卡加上,现在的显卡太贵了,所以,拿出以前购置的二手矿卡来玩吧。可以看出整机的风道走向图。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


背板的图,由于风扇比较多,所以线多,不追求什么美观了,反正一会就盖上了。安钛克的这款DF600 FLUX自己带有一个HUB,可以接入6个ARGB 设备和6个风扇,还是很给力的。同时全通路的电源仓,多余的线有位置放。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


按动开机按钮启动,主板下方的数码管的显示变幻不同组合,同时发现在主板各处有状态灯亮起和熄灭,可以帮助了解启动的各种状态。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

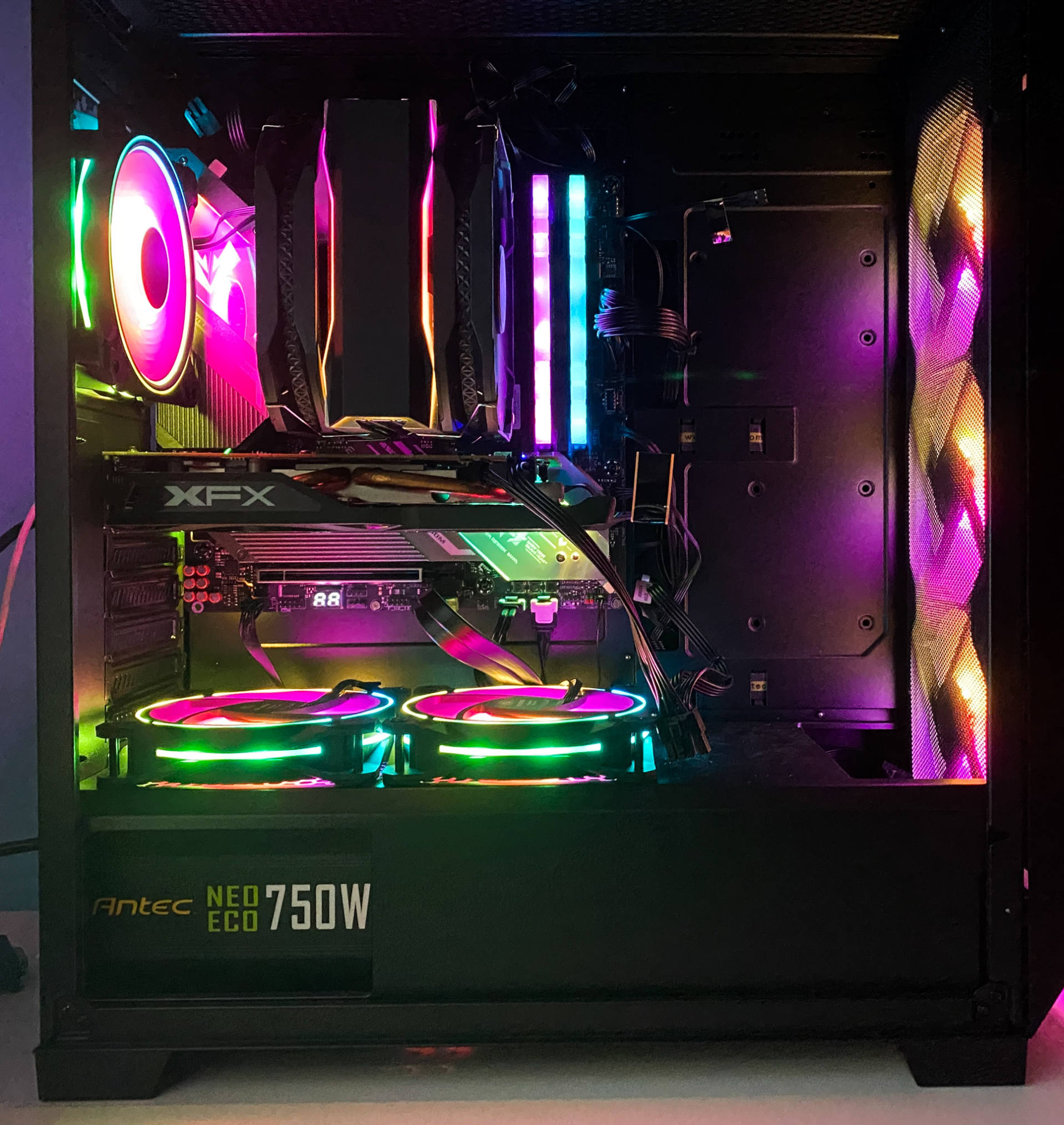

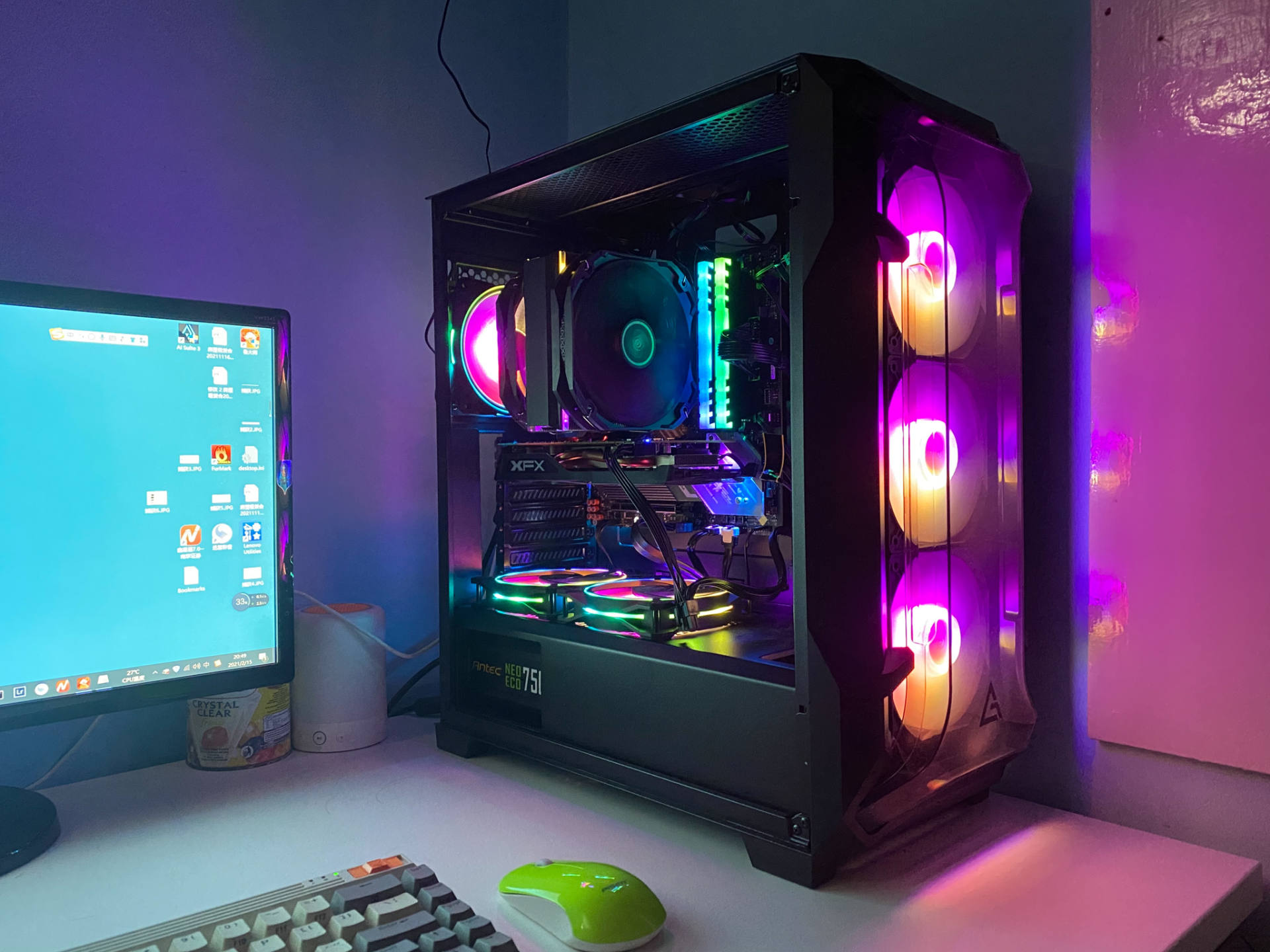

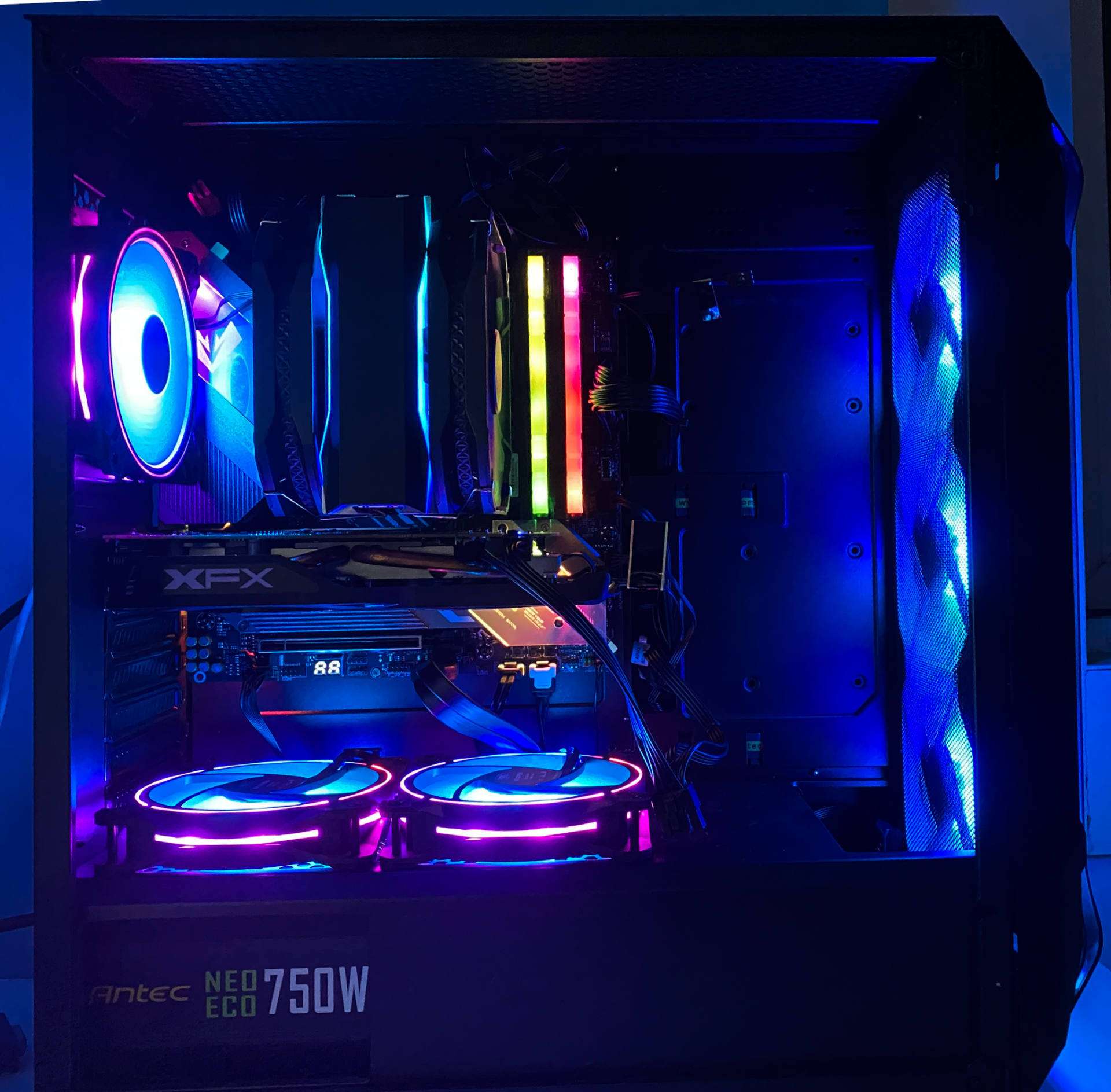

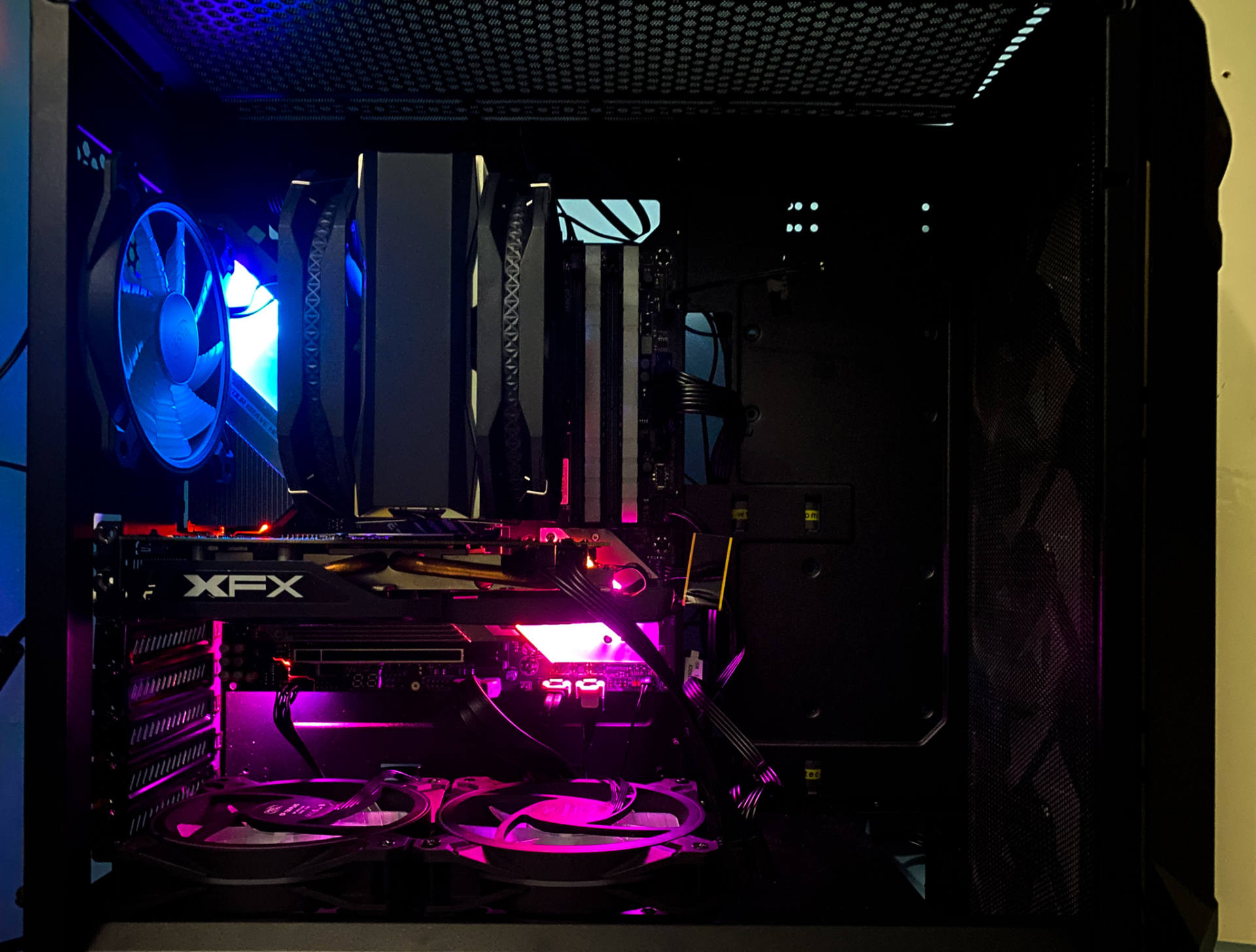

进入了系统,我也很好奇,这套配置,用个风冷,在超频的时候,能压得住吗?这套平台可以超频到多少呢?很是好奇,就如同这机箱内的RGB色彩一样,心绪不停的变幻着。哎,我还是喜欢RGB啊,所以搞了这么多,不过还是的确好看的。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

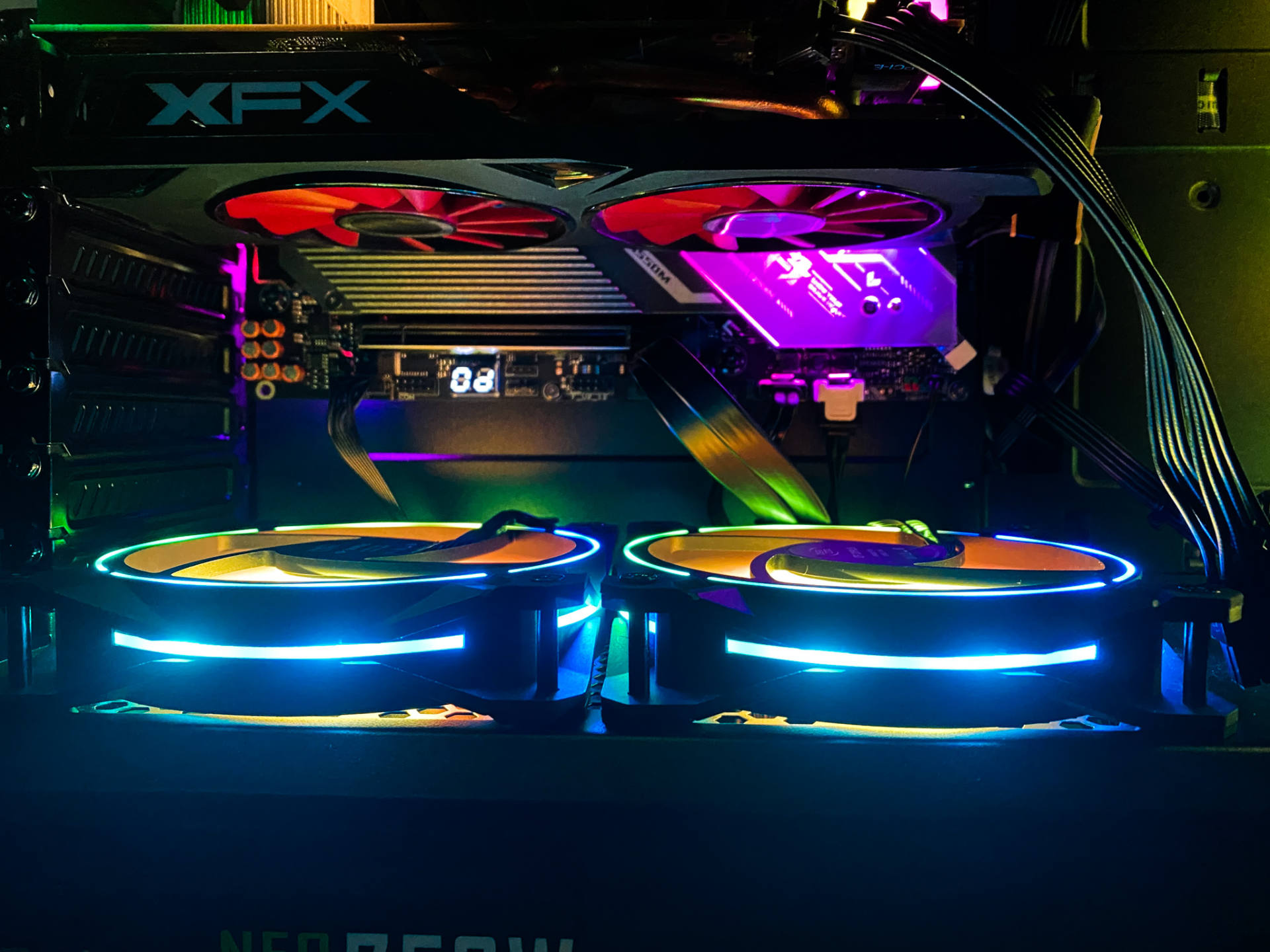

底部有向上的风道的效果还是明显的,下面的风扇一转,上面显卡的风扇居然自动就停了,因为温度在控制范围内嘛。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


主板上2块散热板上均有RGB展示,即使在机器休眠的时候也可以选择亮起。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


通过软件,可以调节切换不同的彩光方案。


那么这款主板能给我们带来什么惊喜呢?可以支撑高负载的测试吗?可以承载超频运行吗?我们来开始测试之旅。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

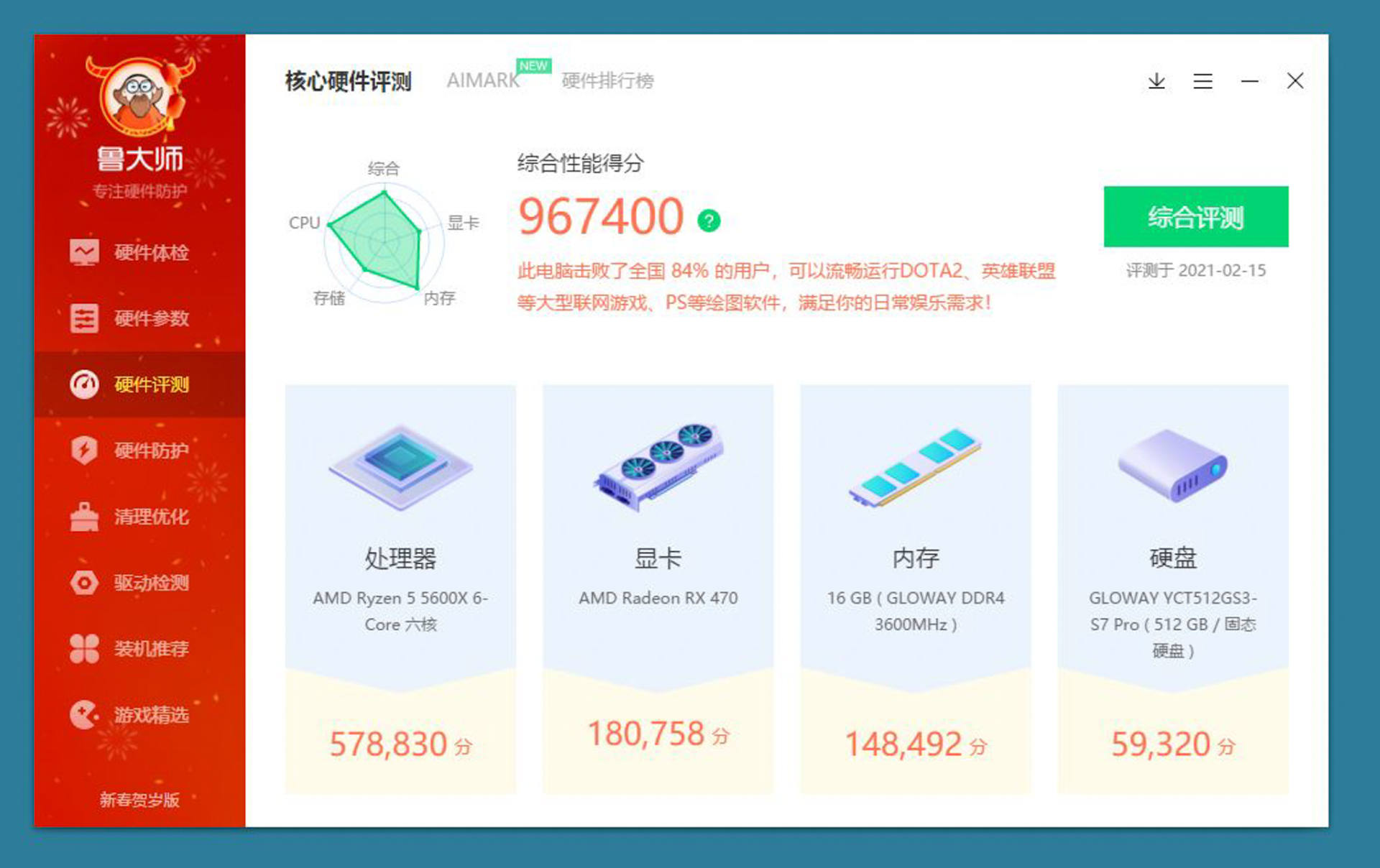

虽然经常说鲁大师是娱乐大师,不过还是有些参考意义的,不过鲁大师更新新版了,看着有些眼晕。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

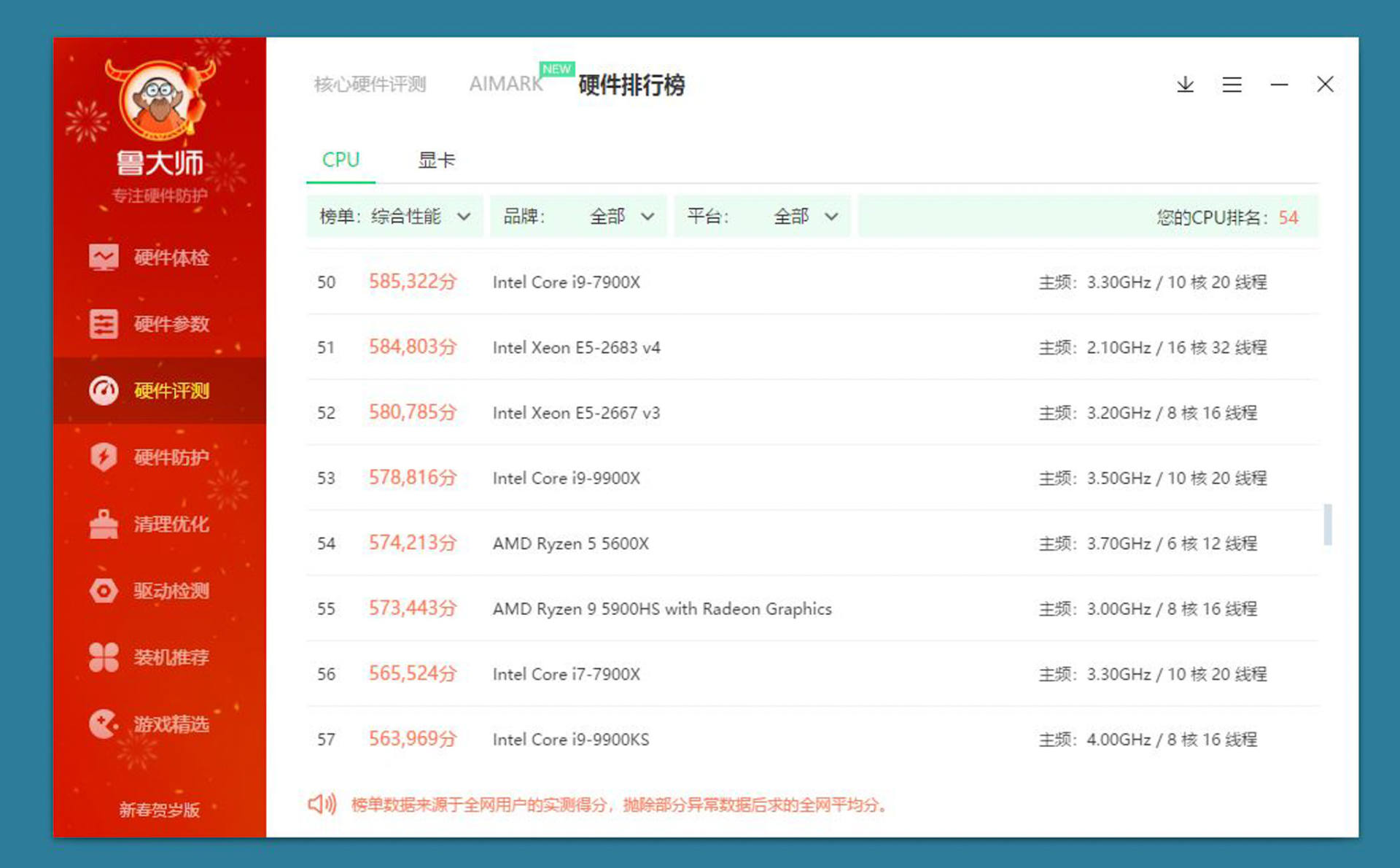

这是鲁大师的 CPU排行榜,看来排位还是可以的。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


这个是旧版的鲁大师的跑分成绩,作为参考吧。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

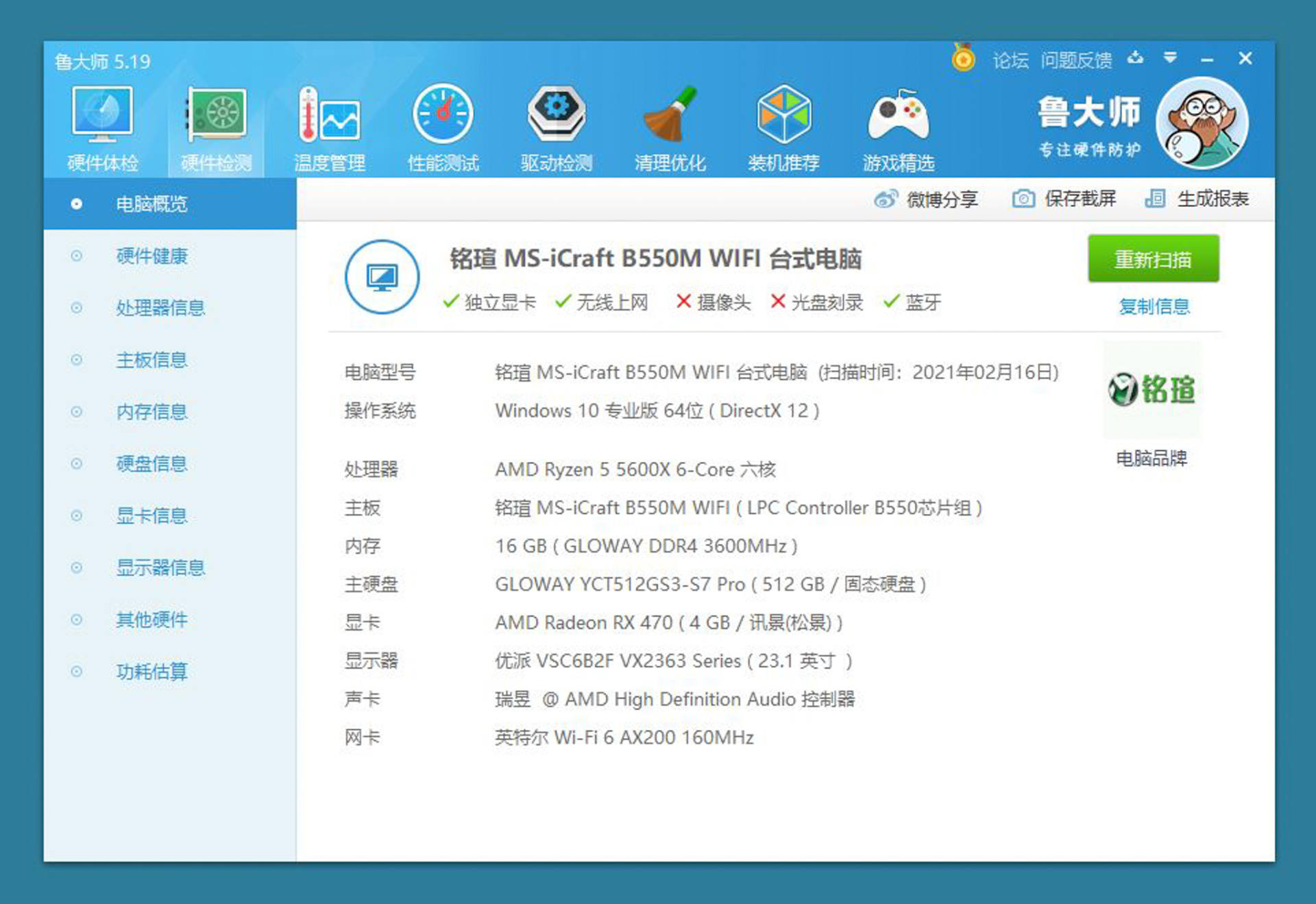

电脑配置。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


Cinbench R20跑分

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

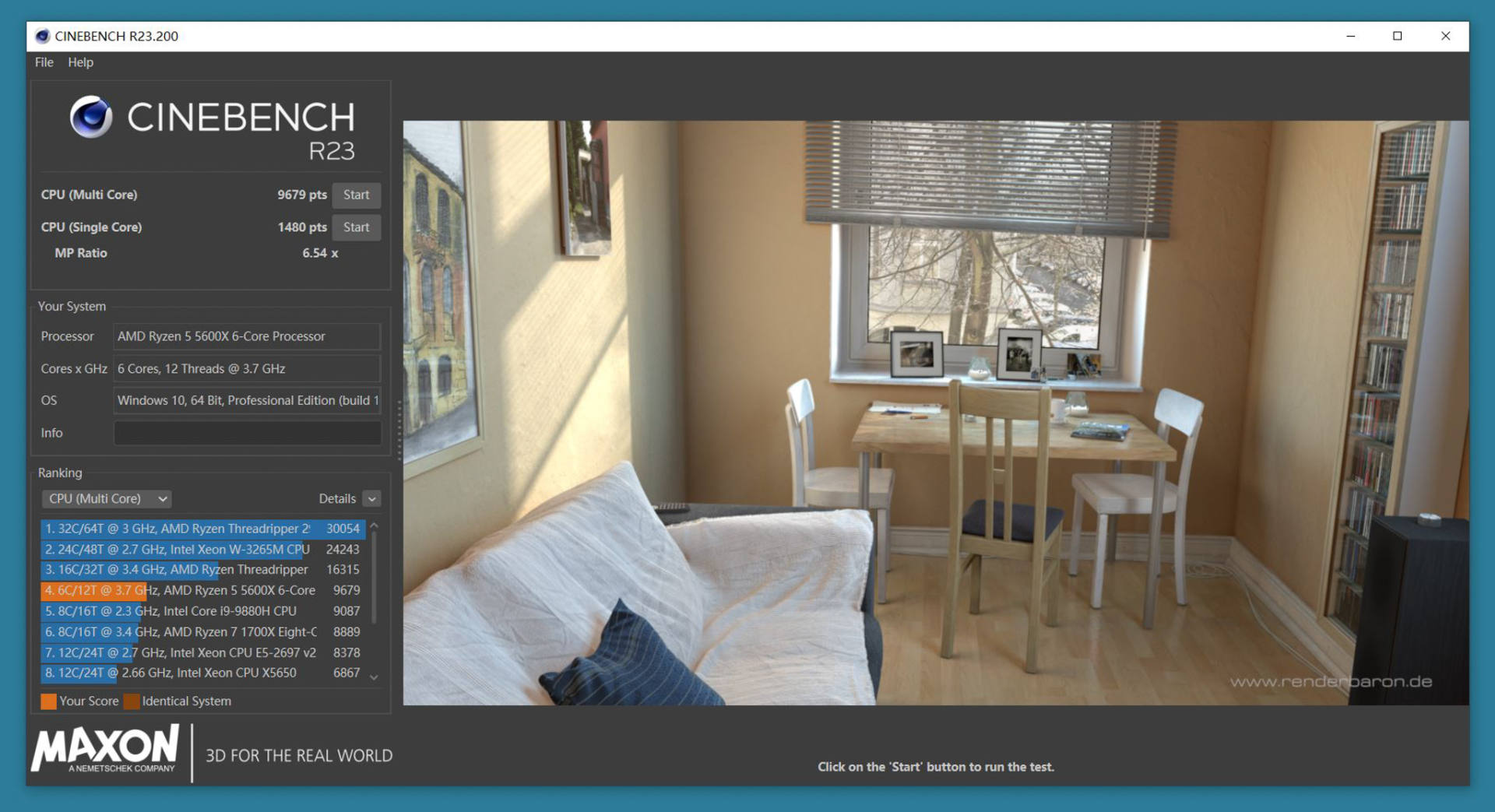

Cinbench R23跑分。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


CPU-Z 默频分数。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

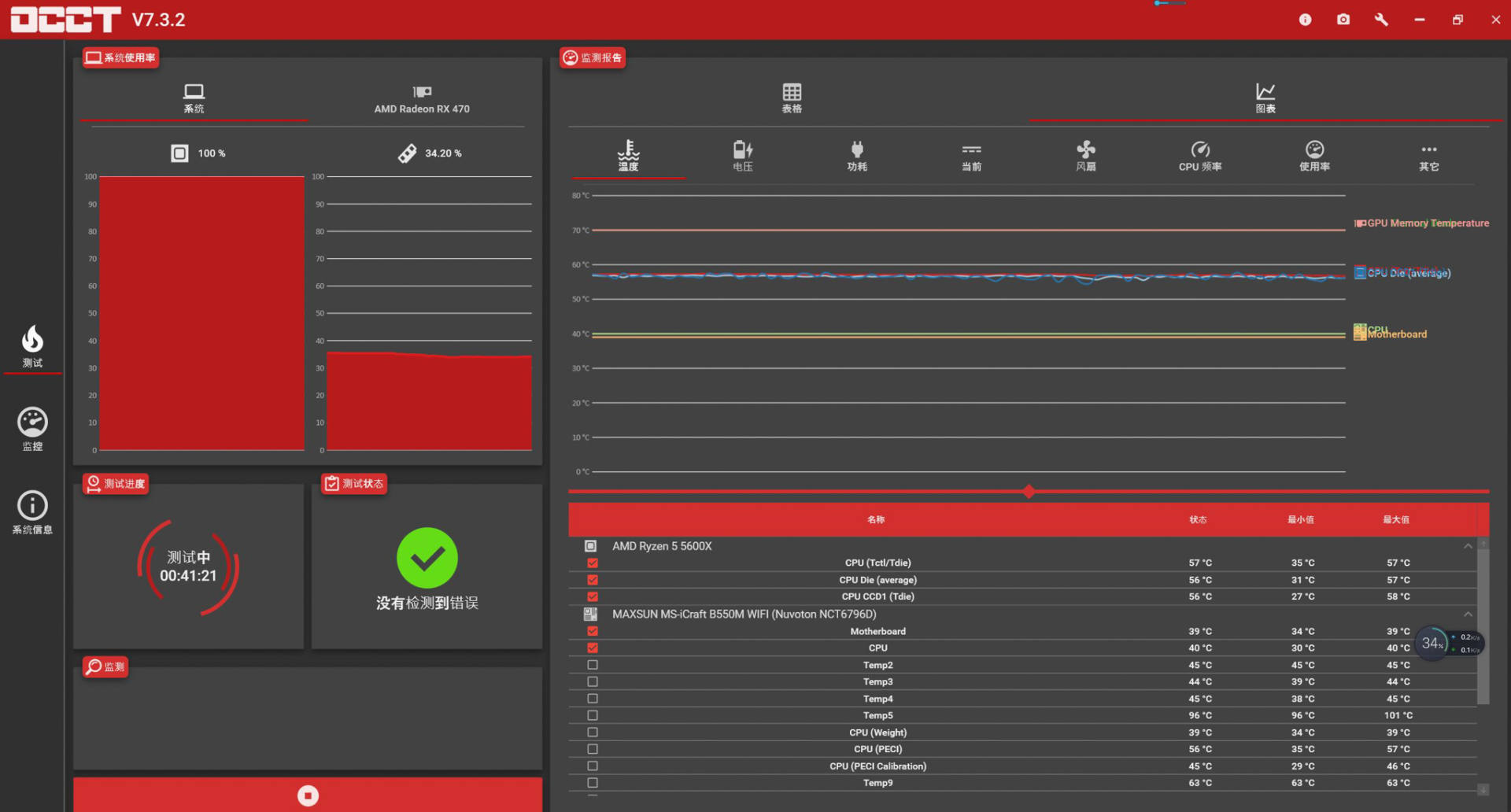

使用OCCT POWER模式双烤毫无压力,温度在50+,我们还是超频下试试吧。


先到BIOS里简单粗暴的设置下频率和电压好了。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

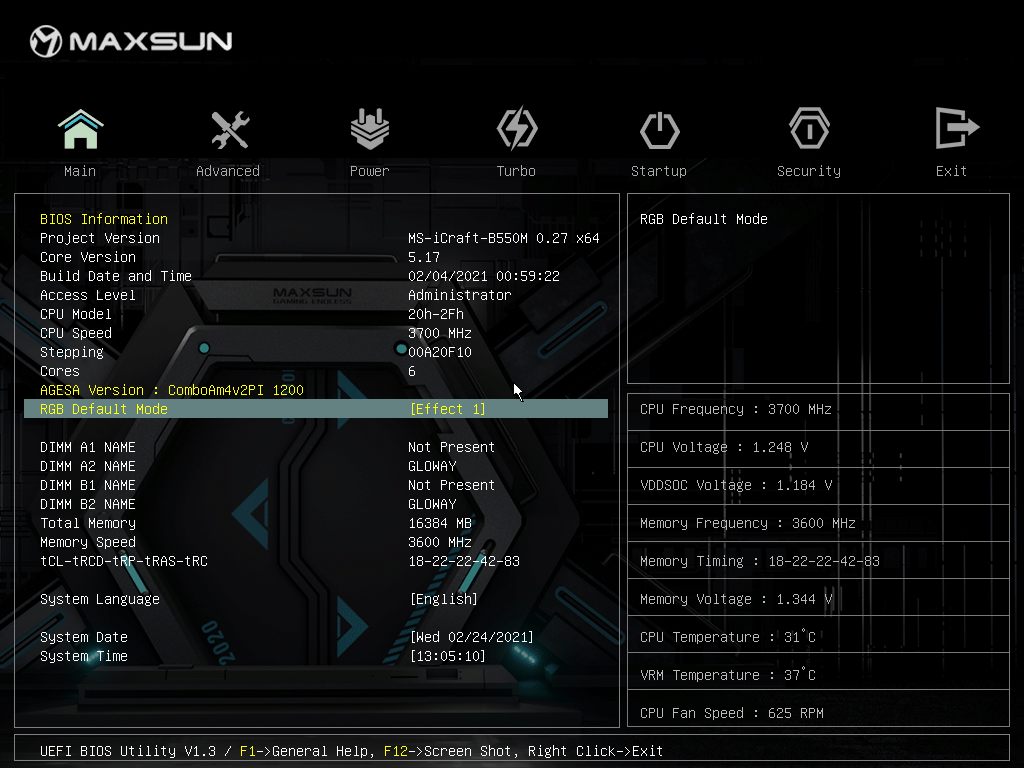

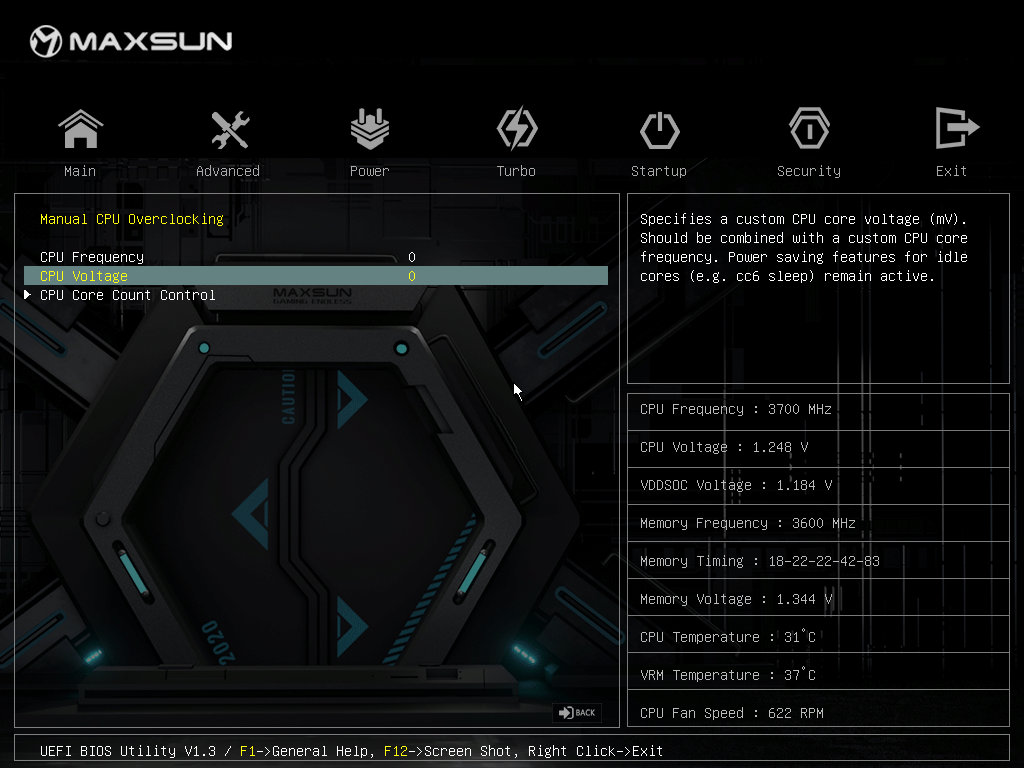

在BIOS里面,有七个页面,有主页面、高级、电源、增强、启动、安全、退出。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


设置频率超频到4700MHz,电压1.325V。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

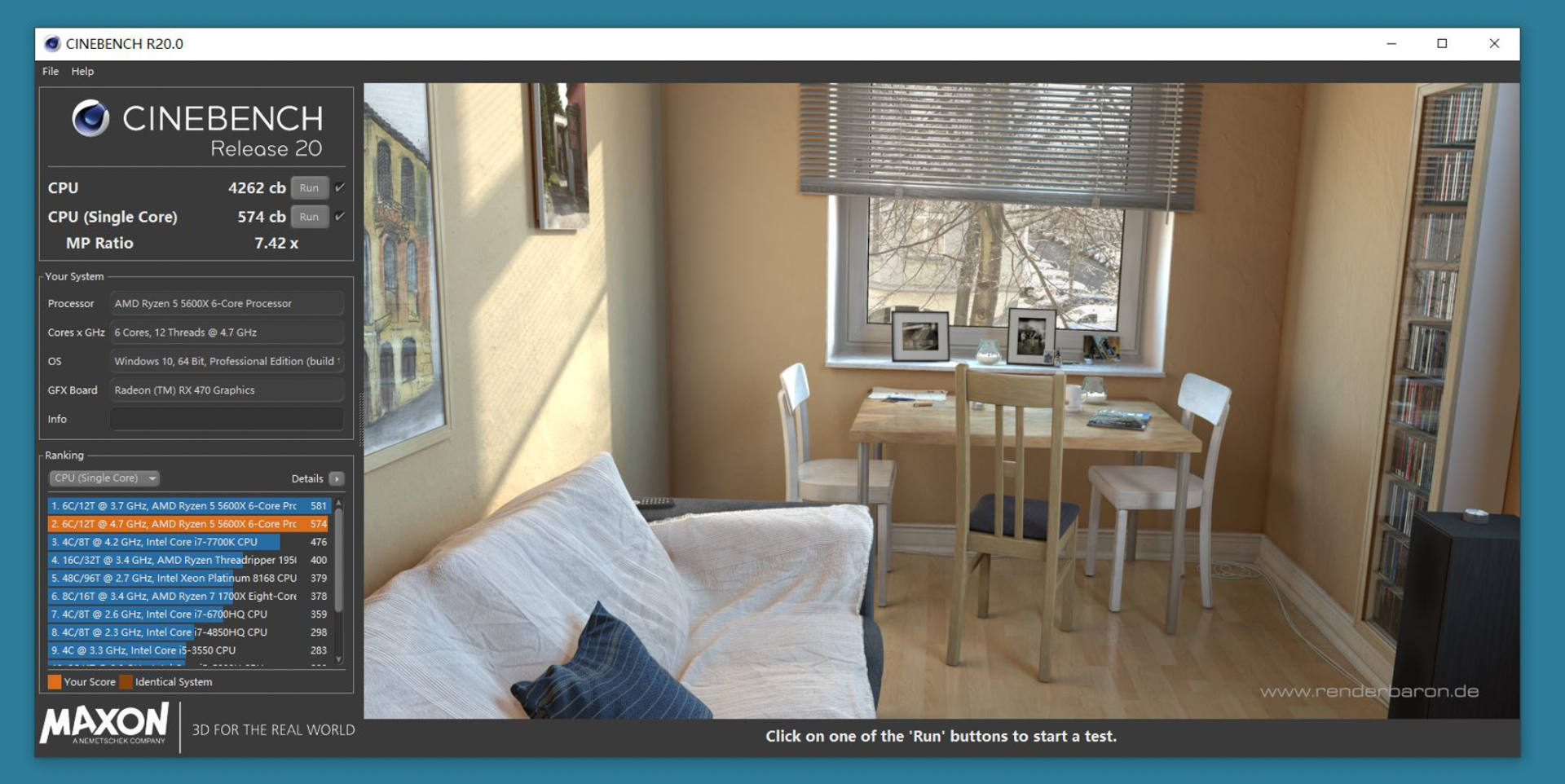

Cinbench R20分数4262分,比起默频的3765提高了13%,而单核成绩也回升了。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

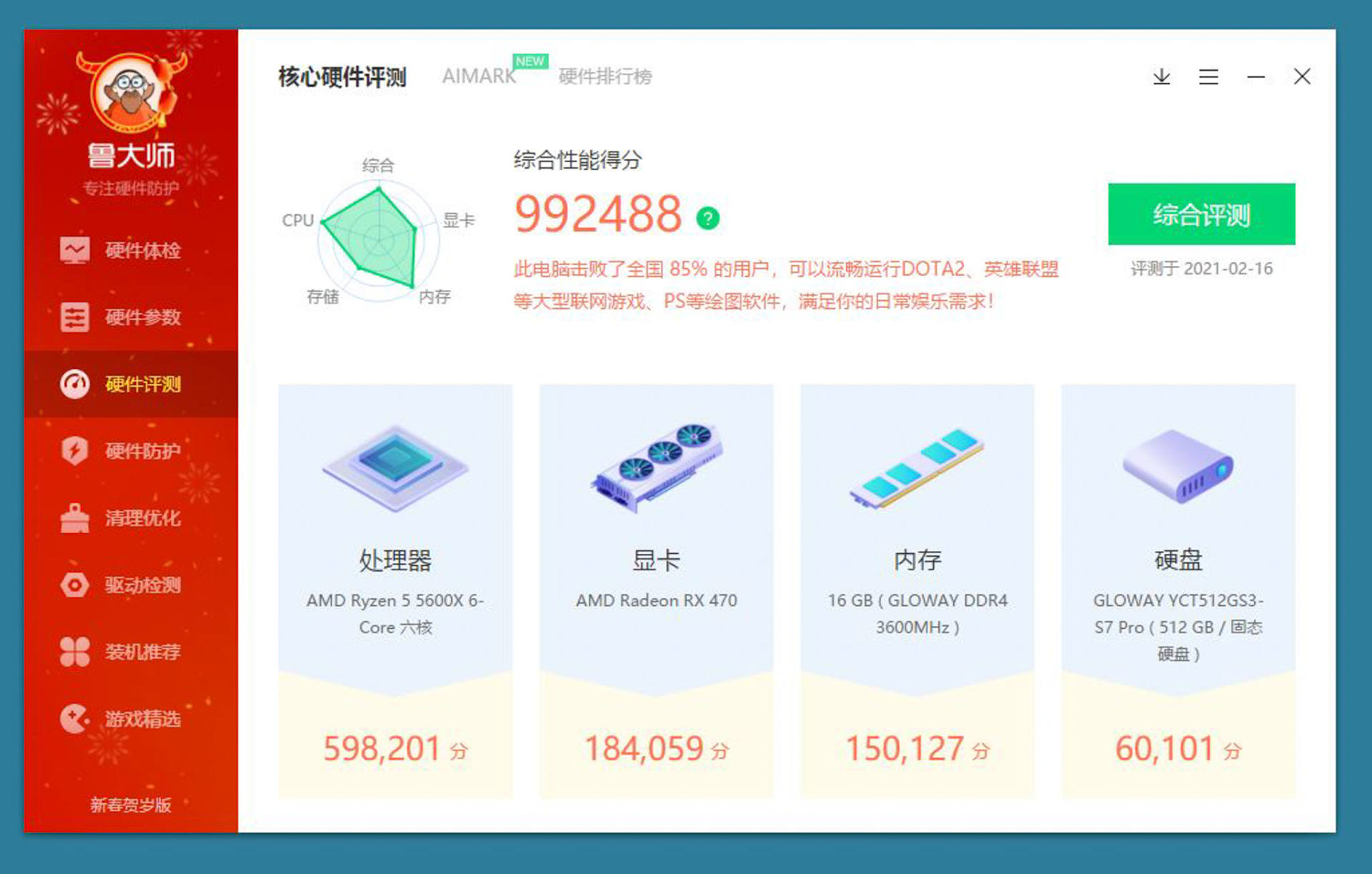

鲁大师CPU分数598201,比起默频的578830也提高了很多。


继续超频到4800MHz,电压提高到1.35V。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


Cinbench R20分数4546,单核成绩594,继续提升。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


鲁大师CPU分数超过了60W,分数是613747。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

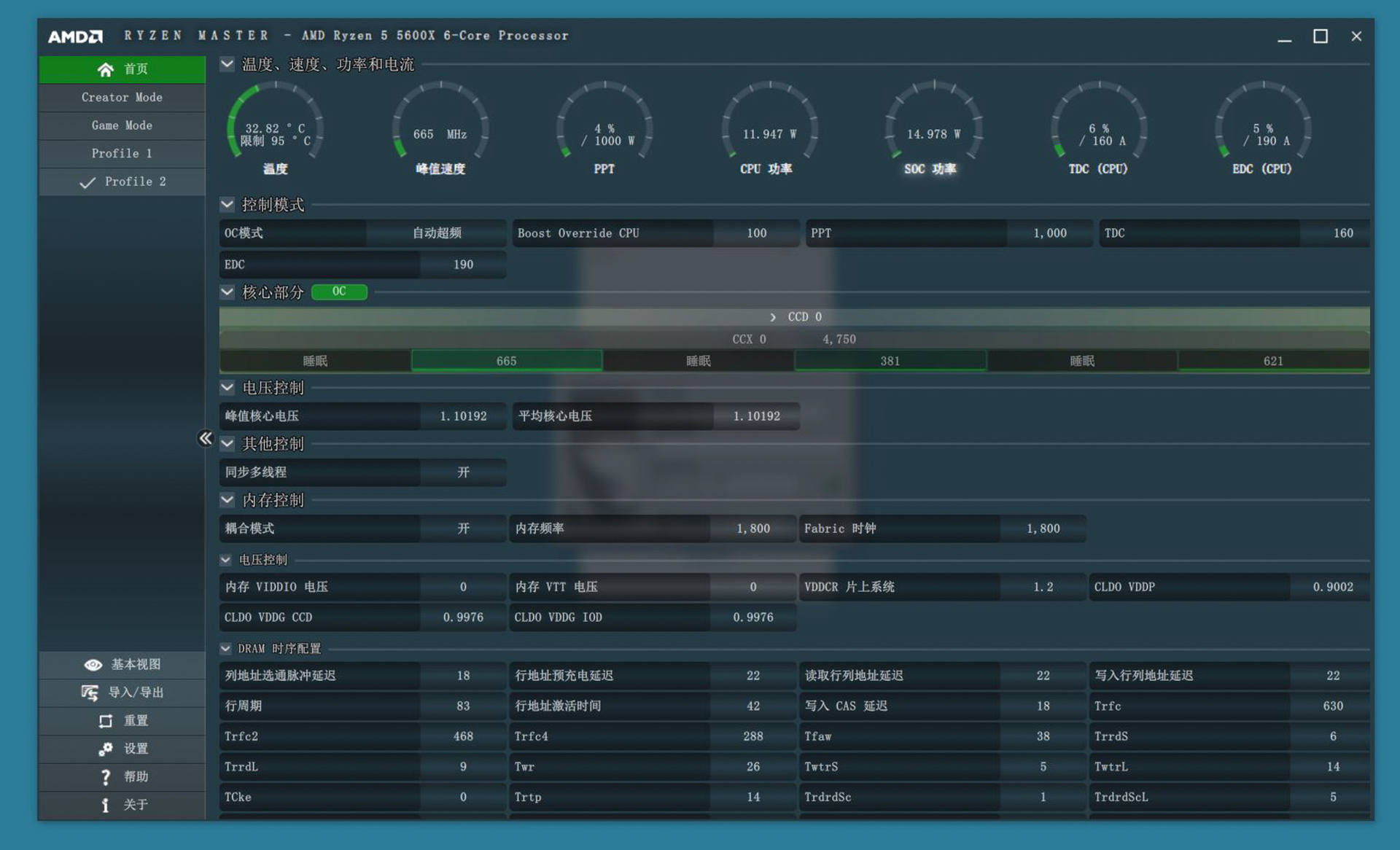

很早就听说AMD有官方的超频软件,用官方的超频软件RYZEN MASTER试试,先选择的是OC自动超频。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


选择自动超频,结果超频到了4500MHz。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


Cinbench R20分数3954,比之前默频的3700+增加了,但单核成绩却少了些。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

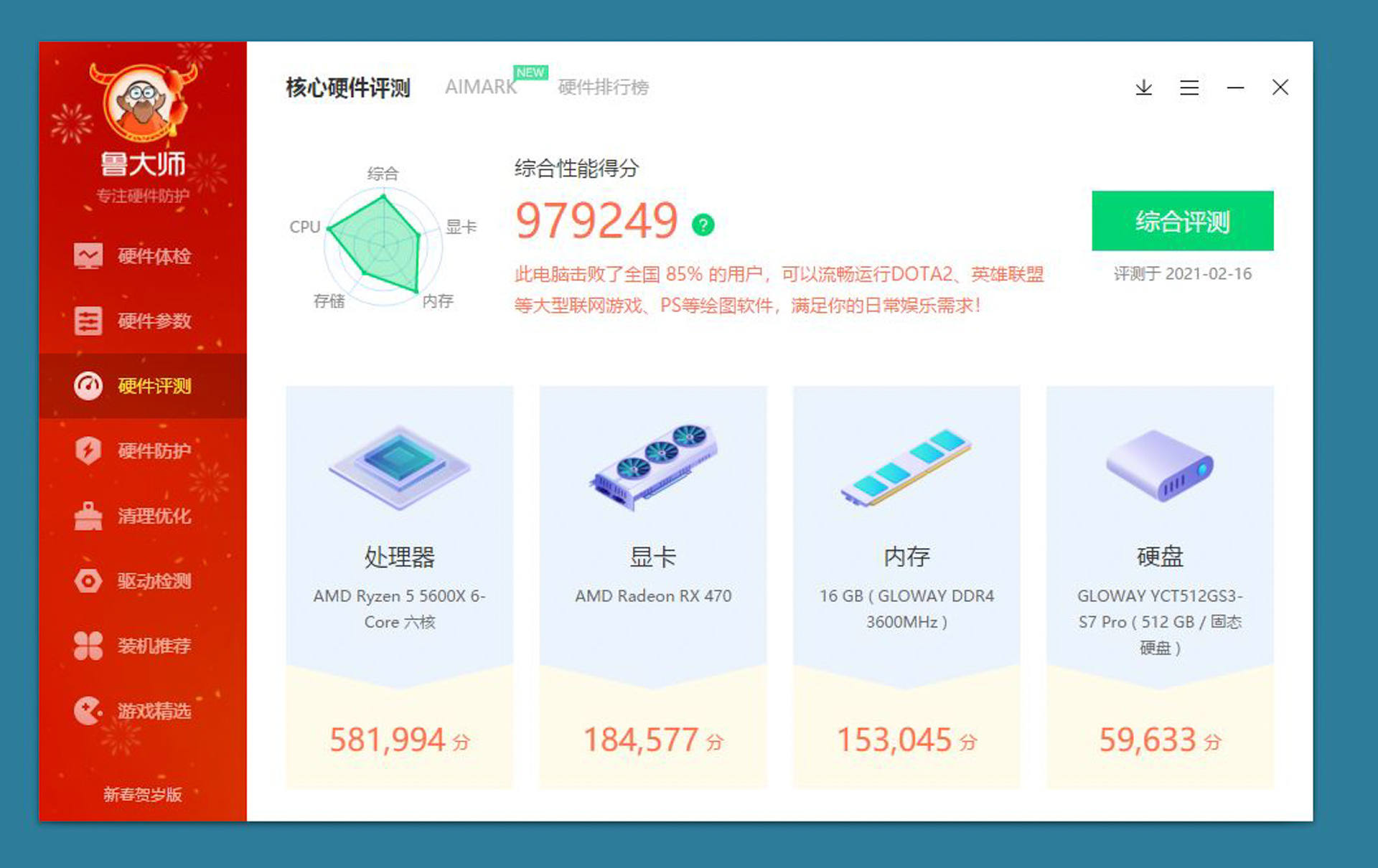

鲁大师分数有所增加。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

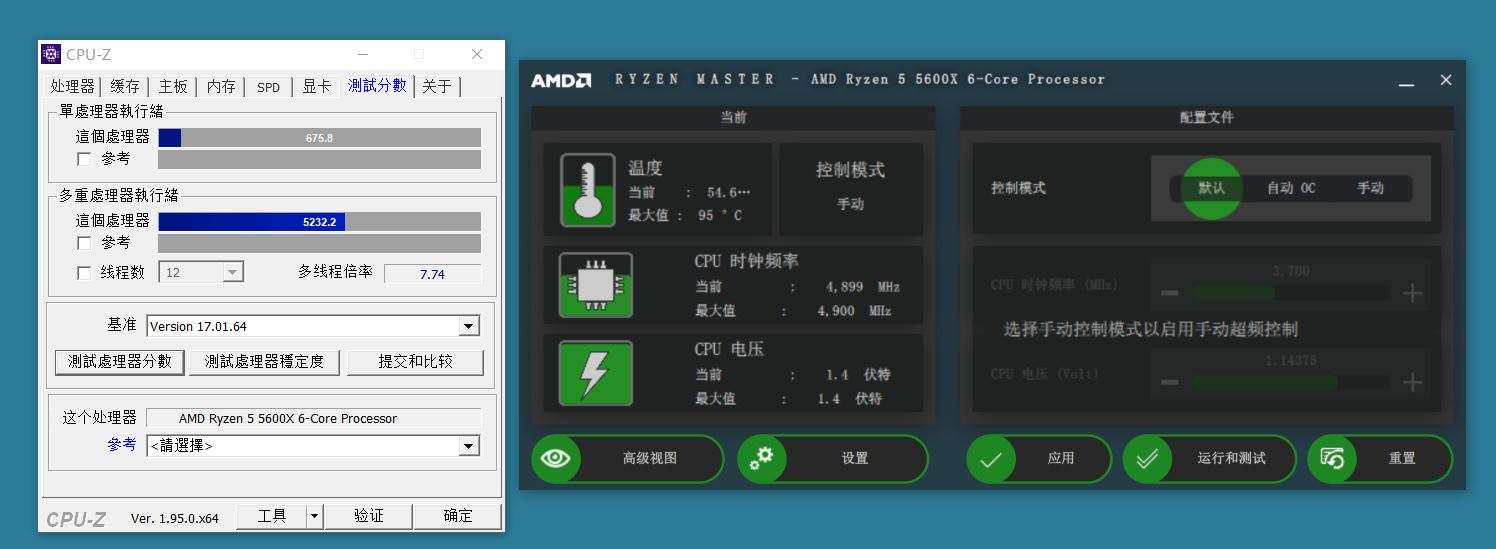

选择手动模式,将电压加到1.4V,频率加到4900MHz。

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?

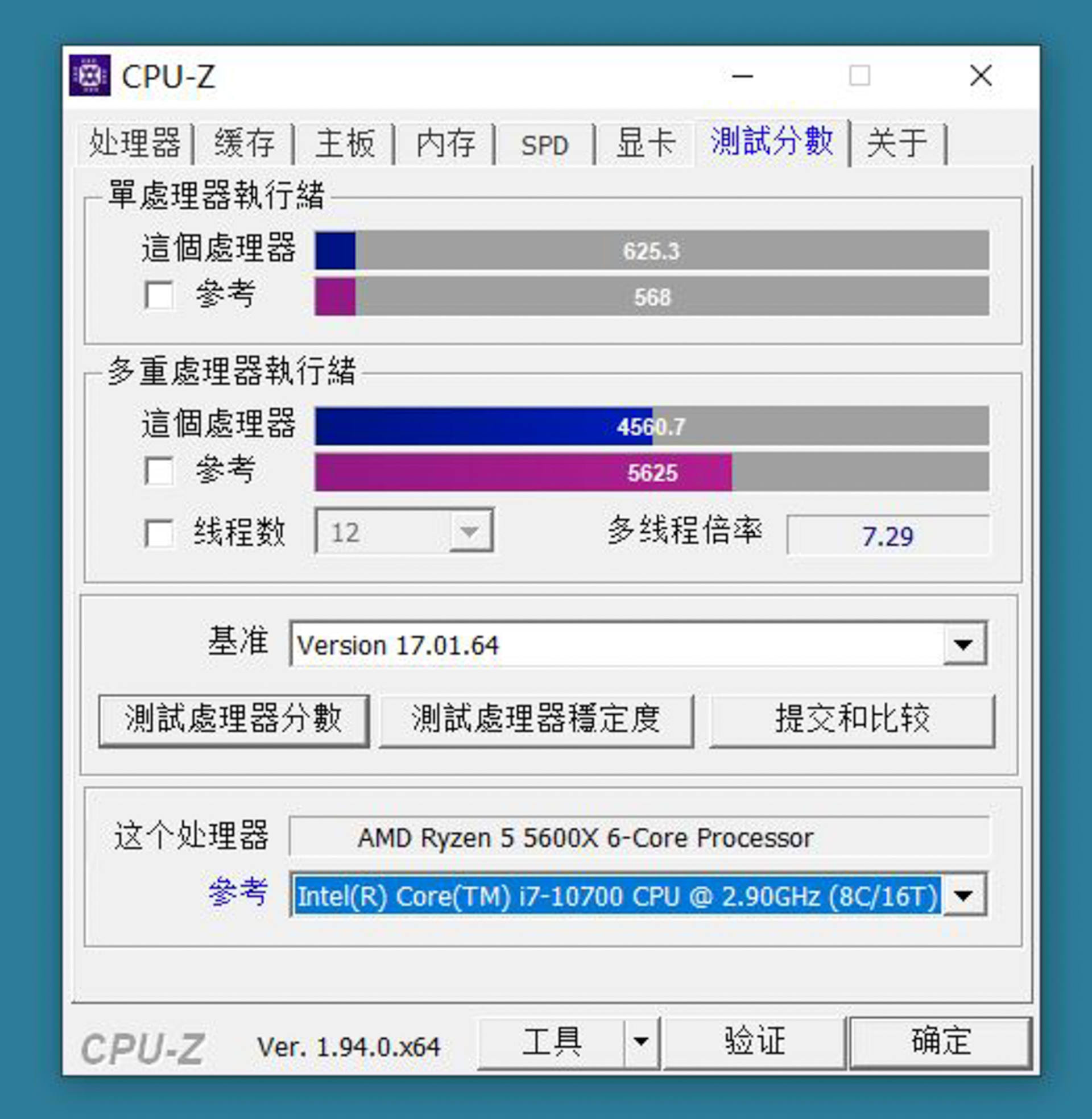

此时CPUZ的分数如下:

堆料超过ROG,铭瑄iCraft B550M主板真的那么好?


然而一测试就失败重启了,这个大概同CPU的素质有关。


通过实际测试,铭瑄的这款iCraft B550 WiFi主板展示了它的实力。


总的来说,铭瑄iCraft B550 WiFi主板可谓是物有所值,堆料之作。16相供电,双8pin供电,扩展式覆盖合金马甲,板载RGB灯效,支持PCIE 4.0,双M.2 插槽,板载 WiFi 6 ,2.5G有线网口。BIOS界面内容丰富,方便实现超频增强性能。支持U盘免CPU一键升级BIOS,方便实用。同时可以一键清空BIOS复原,超频爱好者的福音。
