究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

英特尔的11代CPU出来了,相应的主板也升级到了5系列。虽然英特尔的挤牙膏实在令人不爽,不过5系列的主板,也多了几个看点。例如支持了PCIe NVMe 4.0x4 的硬盘,可以让速度飞驰电掣。还有,B560的主板终于可以支持内存超频了。这样就解决了很多中端CPU的尴尬,要想超频,必须要590主板,费用就又上去了。而可以超频的B560主板,多少缓解了这个问题。

正是怀着这样的想法,入手了七彩虹的一款B560主板,型号CVN B560M GAMING PRO V20。同时追求性价比和高品质是DIY们的基本要求。现在的二线厂商们,凭借低价+堆料之作,给几个一线厂商极大的压力了。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


盒子看上去大方简洁有范,右下角有四个标记,分别是说明英特尔B560主板,支持英特尔11代CPU,支持英特尔10代CPU,具有RGB系统,看见RGB就开心,不过这个是不是能支持RGB同步呢?后续来看看。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


盒子的背面,是各种接口和特色的介绍,恩,全英文,过。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

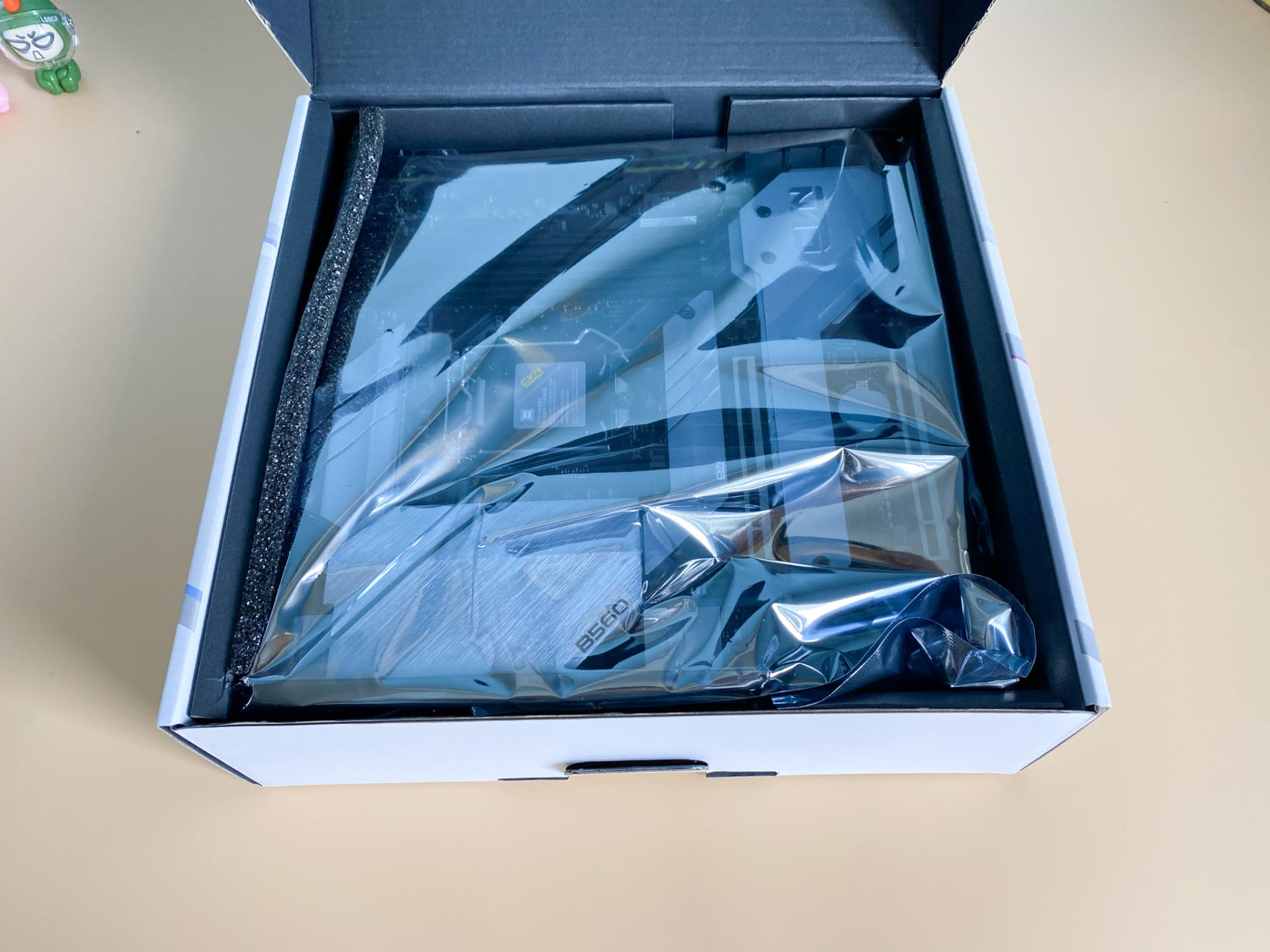

打开盒子,上面防静电袋子,周边有泡沫包裹防护,下面是纸壳,最下面是配件。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


精致的说明书,还有光盘,一点不逊色头牌厂商。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

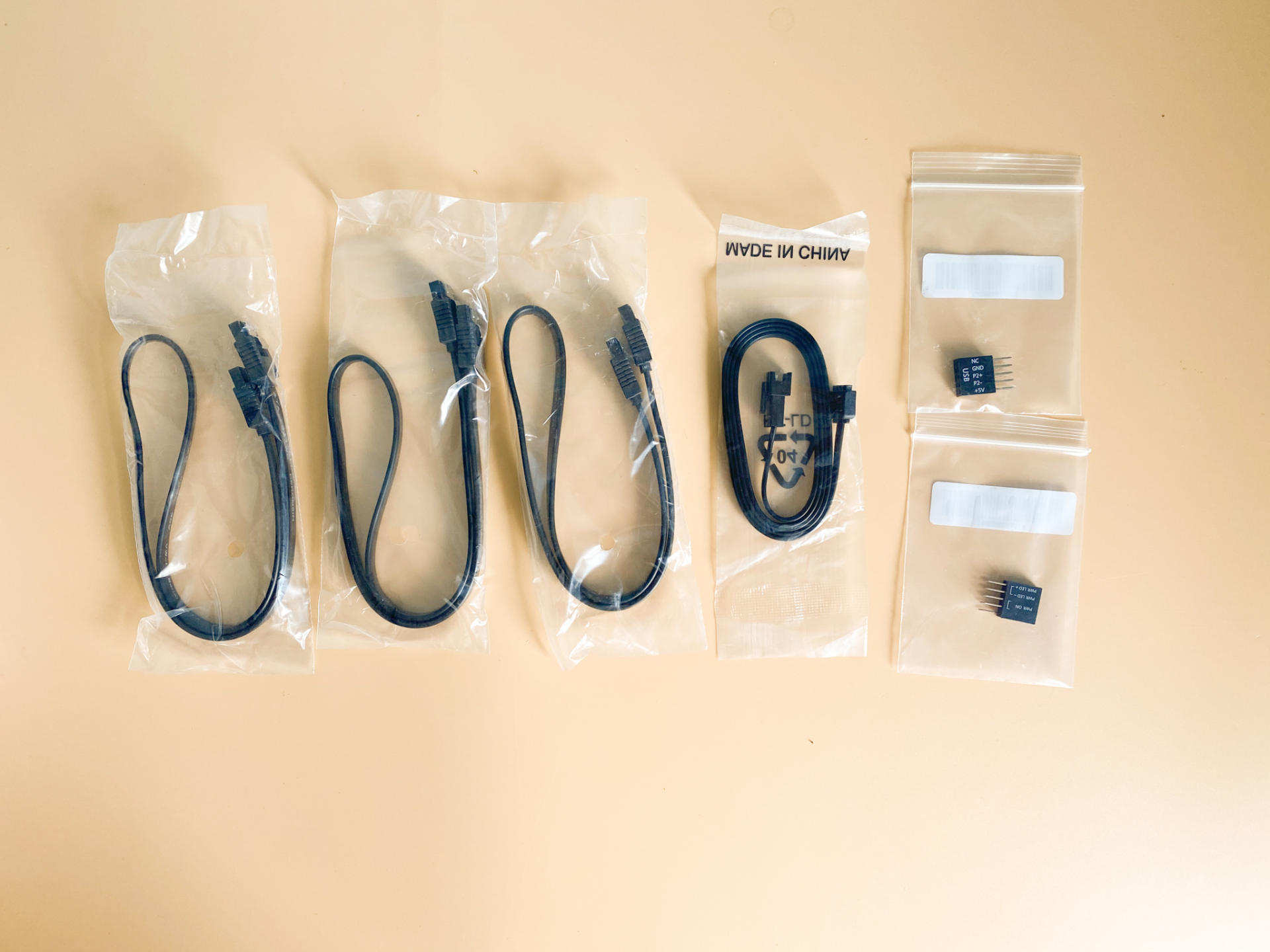

3根硬盘线,一根RGB转接线,一个USB接口延伸头,一个机箱面板延伸头。配件好评啊,尤其是这个机箱面板延伸头,可以先接上,然后再接线就容易了。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

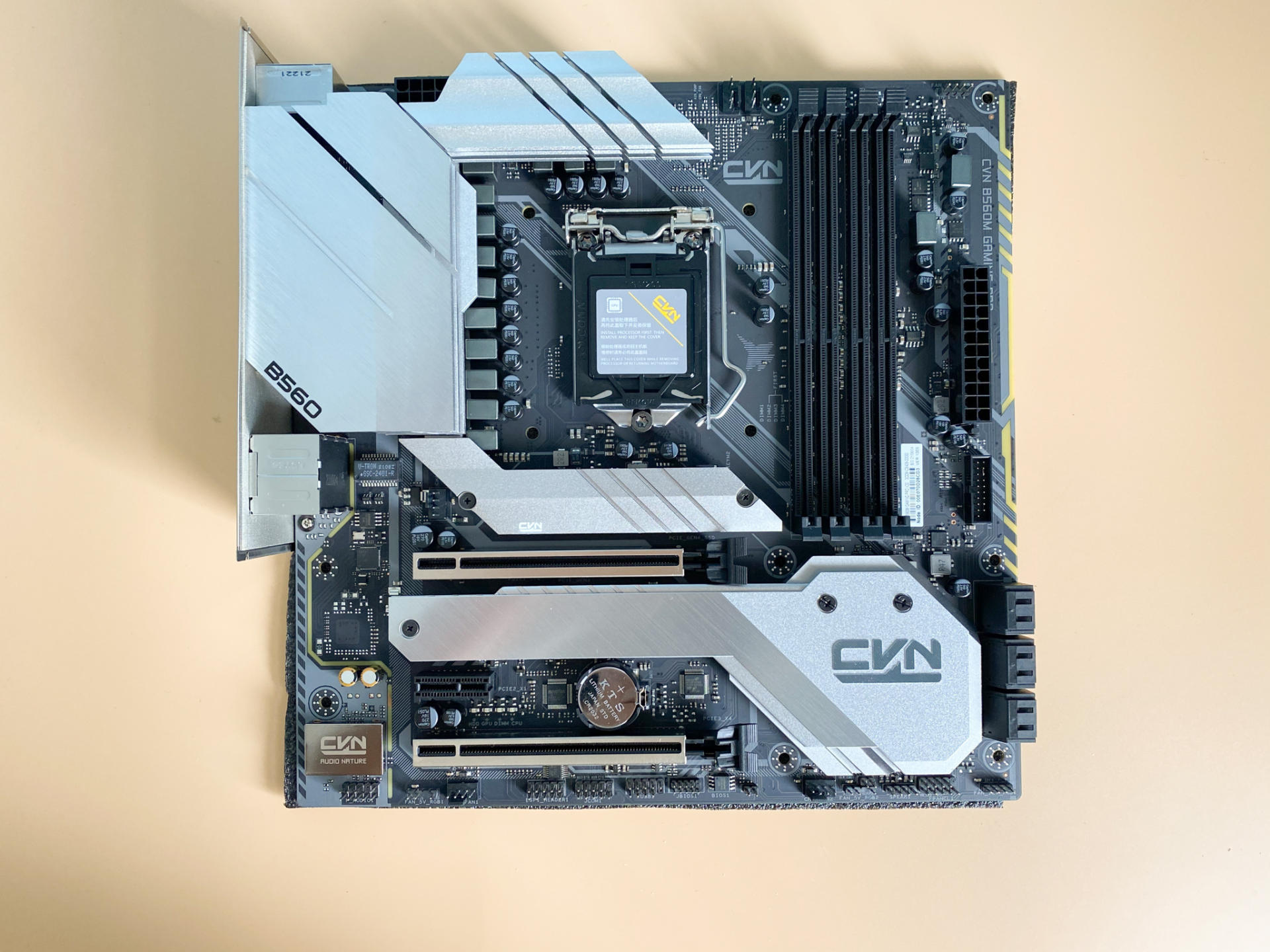

主板亮相,第一眼就是这亮闪闪的马甲啊,金属散热马甲,好漂亮。整体布局整洁,有档次。根据介绍,这款主板具有防过载、I/O防过压、防静电、防潮湿、防雷击、耐高温的特点,并且具有防静电的实用新型专利。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

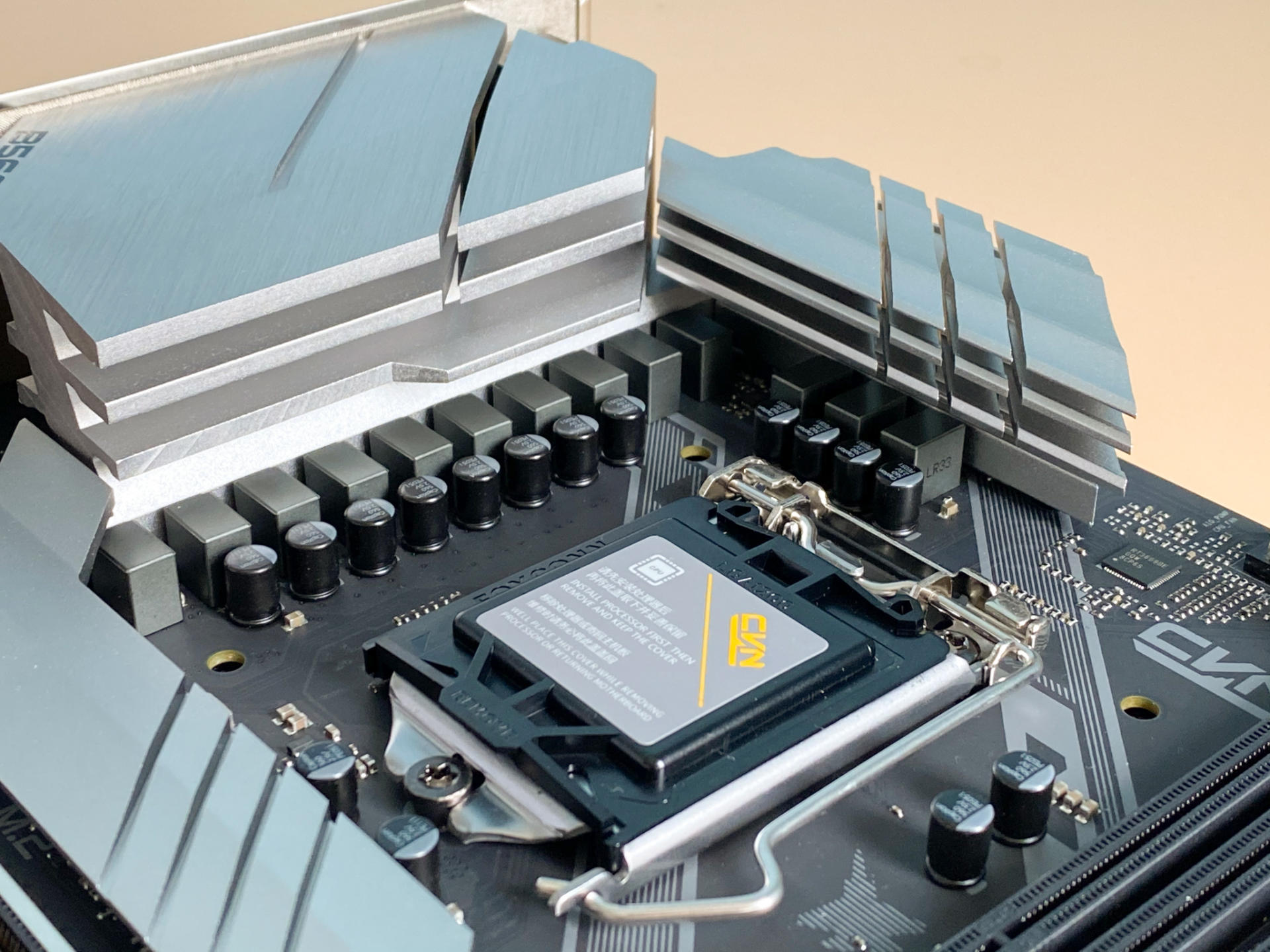

CPU区域,可以看到是10+2相供电,10+2相混合数字供电,60A大电流Dr.MOS。同时左侧和上部有冷凝片,是全覆盖式冷凝片,使用高导热硅胶片,为供电、存储、芯片组等区域有效增强热传导效率。还有F.C.C铁素体电感,增强本身性能的同时降低电感线圈对其他元件的干扰,使用了三合一封装的DrMOS管,更加节能、高效、低温。采用10K黑金固态电容,稳定滤波不爆浆。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

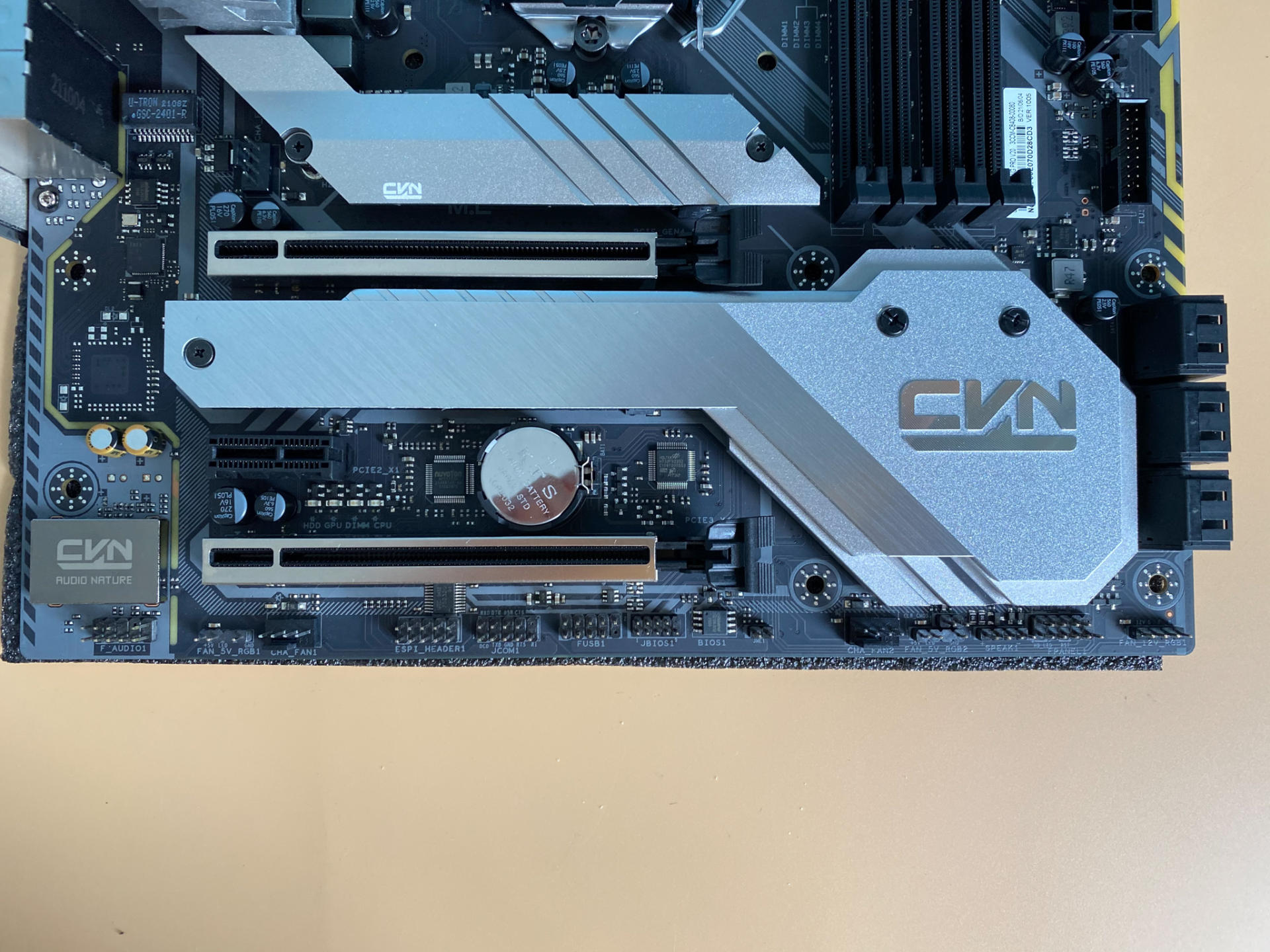

下部有寒霜散热马甲,更大面积的寒霜散热装甲,增加了同空气的接触面积,增强了散热效果。同时,对于2个M.2插槽均有散热保护。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

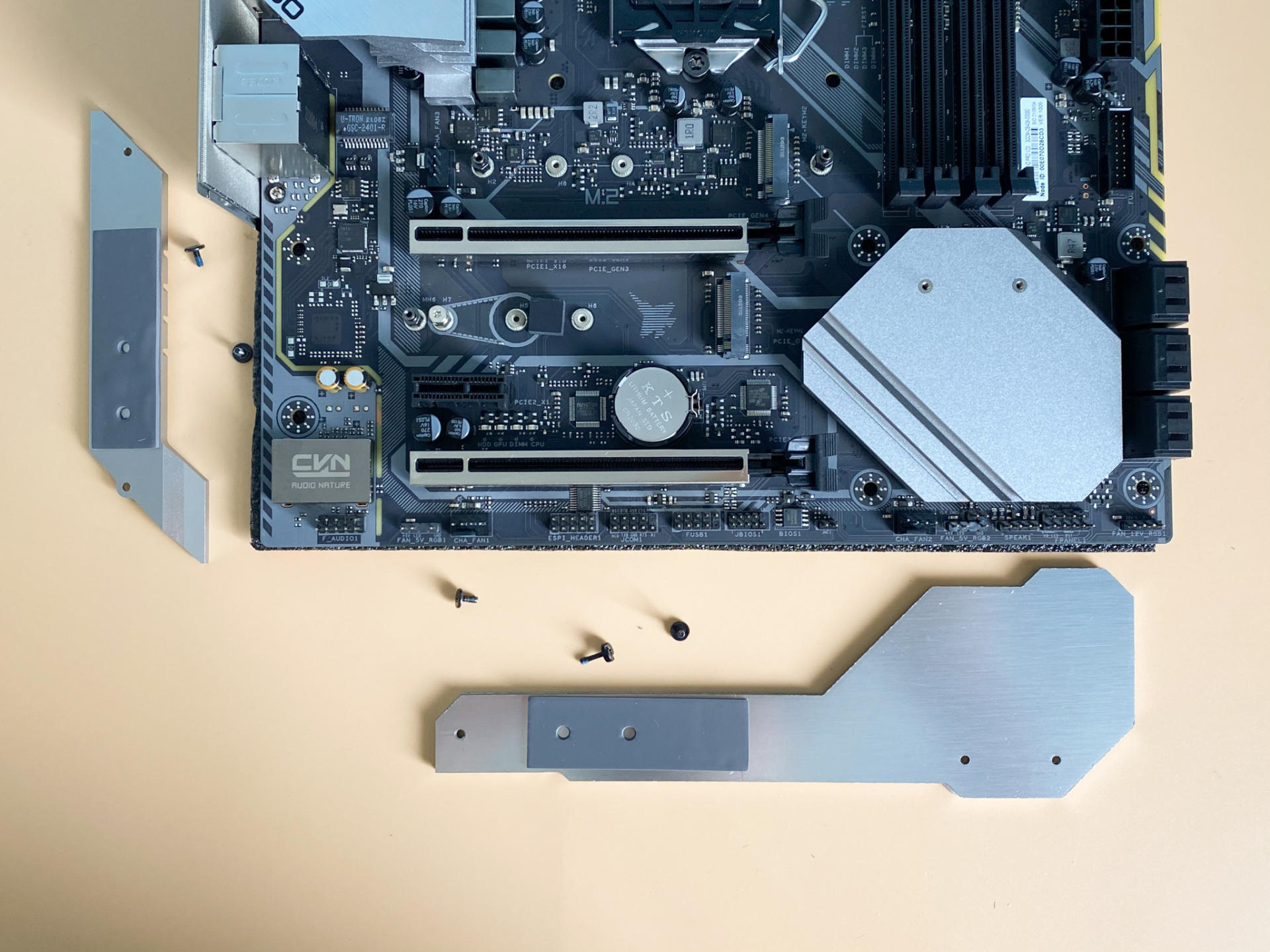

M.2插槽上面的大面积散热装甲可以卸下,我们看内部底下已经有导热条,很是贴心。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


内存插槽有四根,喜欢4根插满内存的可以满足需求。主板电源接口边上是机箱面板上的USB 3.2 Gen1接口。最右侧还有老式的12V RGB接口。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

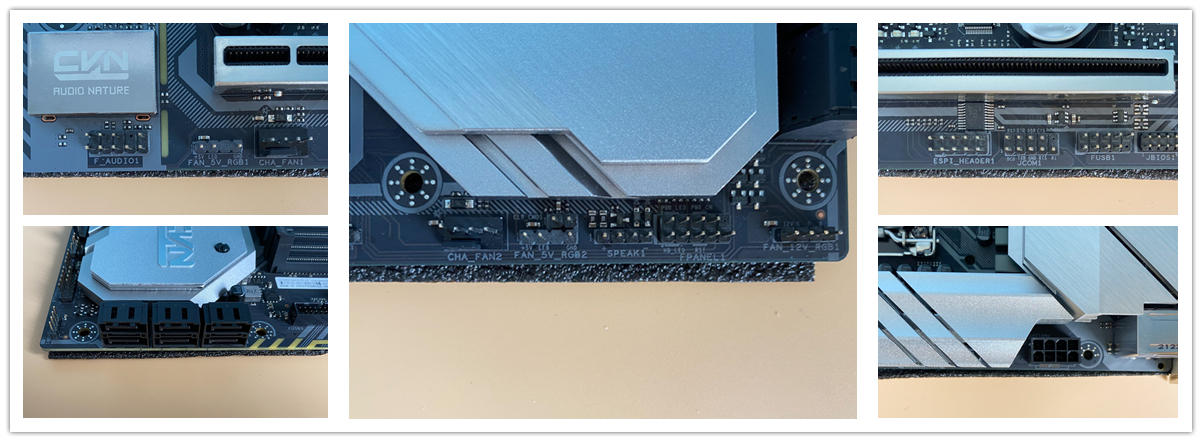

七彩虹的这款CVN B560M GAMING PRO V20的接口还是很丰富的,硬盘具有2个M.2 接口,6个SATA接口,主板上更有2个5V的ARGB接口,喜欢彩色光污染的一定喜欢,而且根据介绍,这个还可以全局通过软件同步。3个附加风扇接口, 1个CPU风扇接口,1个水泵接口,一个板载USB九针接口,还有前置音响接口。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


I/O接口是一体式I/O挡板。具有一个PS/2键鼠接口,2个USB2.0接口,一个DP接口,一个HDMI2.0接口,2个USB 3.2 Gen2 接口(一个标准USB,一个Type-DC接口),一个千兆有线网络接口,2个USB 3.2Gen1 接口,以及音频接口。

内外了解了一番,七彩虹这款主板从做工到材料还是不错的,设计也挺好,那么效果如何呢?来装机看看吧。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


七彩虹这款CVN B560M GAMING PRO V20主板是M-ATX主板,不过我还是选择了个大机箱,这样安装走线的时候,会容易很多。这款机箱是安钛克的DF 700 FULX风行者,我们看上面有2个出线孔到背板,这样CPU电源很容易穿过来。

CPU用的是11600K,原来是11600KF,由于担心,后来换成了K,起码有个集显,以防万一。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


水冷选择的是鑫谷的240水冷,冰封240RGB款,鑫谷的产品用了一向不错,而这款更有RGB,喜欢光污染是必须的,而且正好可以同主板的RGB搭配上。选择240水冷而不是360水冷的原因,是我觉得240水冷应该也许就够了。虽然很多人说11600k的发热巨大,然而那个是在开启AVX512的极限测试情况下,日常使用应该没有问题的。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

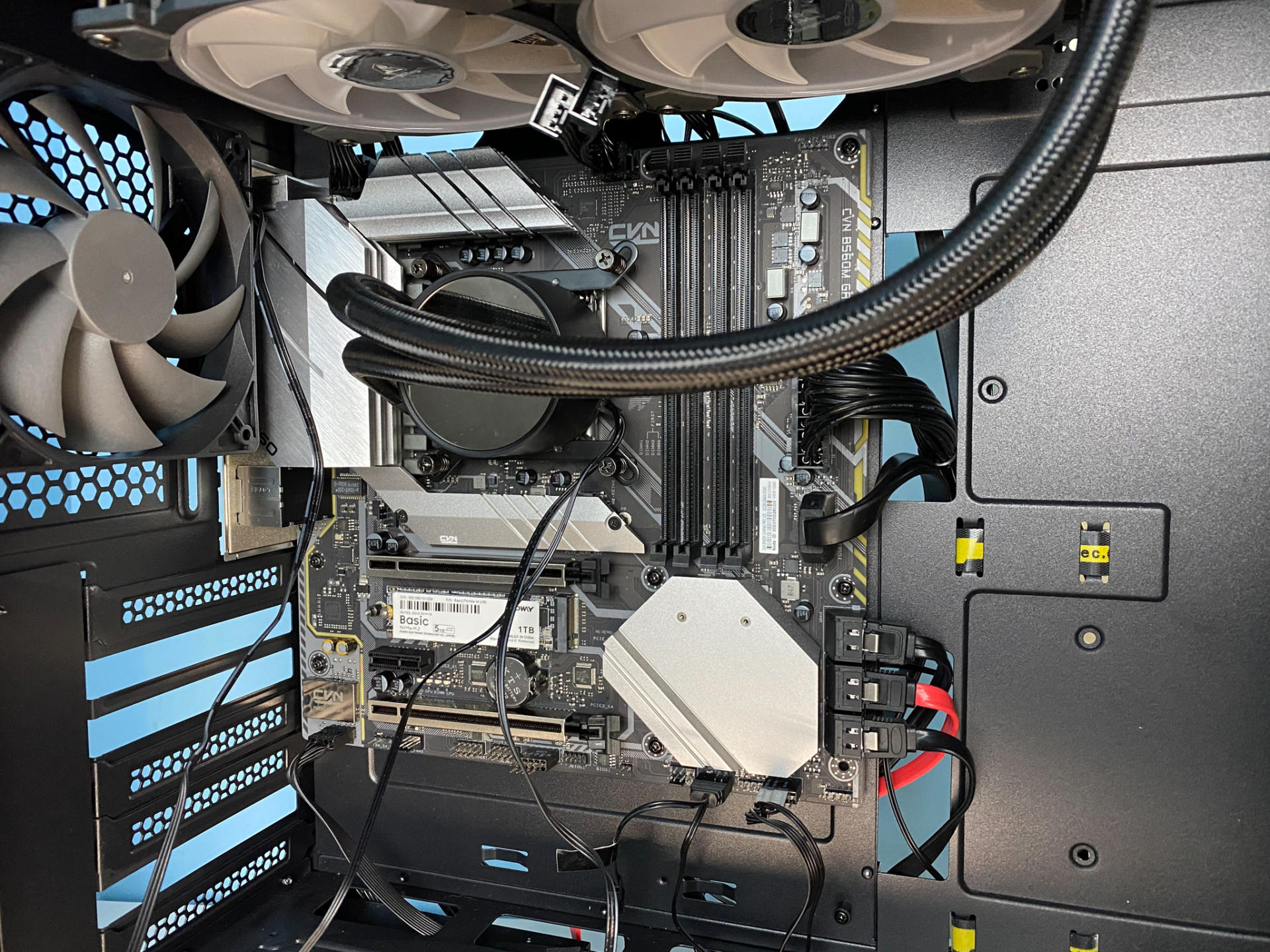

水冷头装好了,1200和115X是通用的,而这个扣具很灵活的,方便适合多个规格。顺便硬盘线、电源线等都接好了。鑫谷这款水冷它采用了防漏水管,FEP高分子水冷管,具有防漏液设计,柔软耐折,而铜底是99.7%高纯度铜底,内置0.15mm微距水道,增强热交换。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

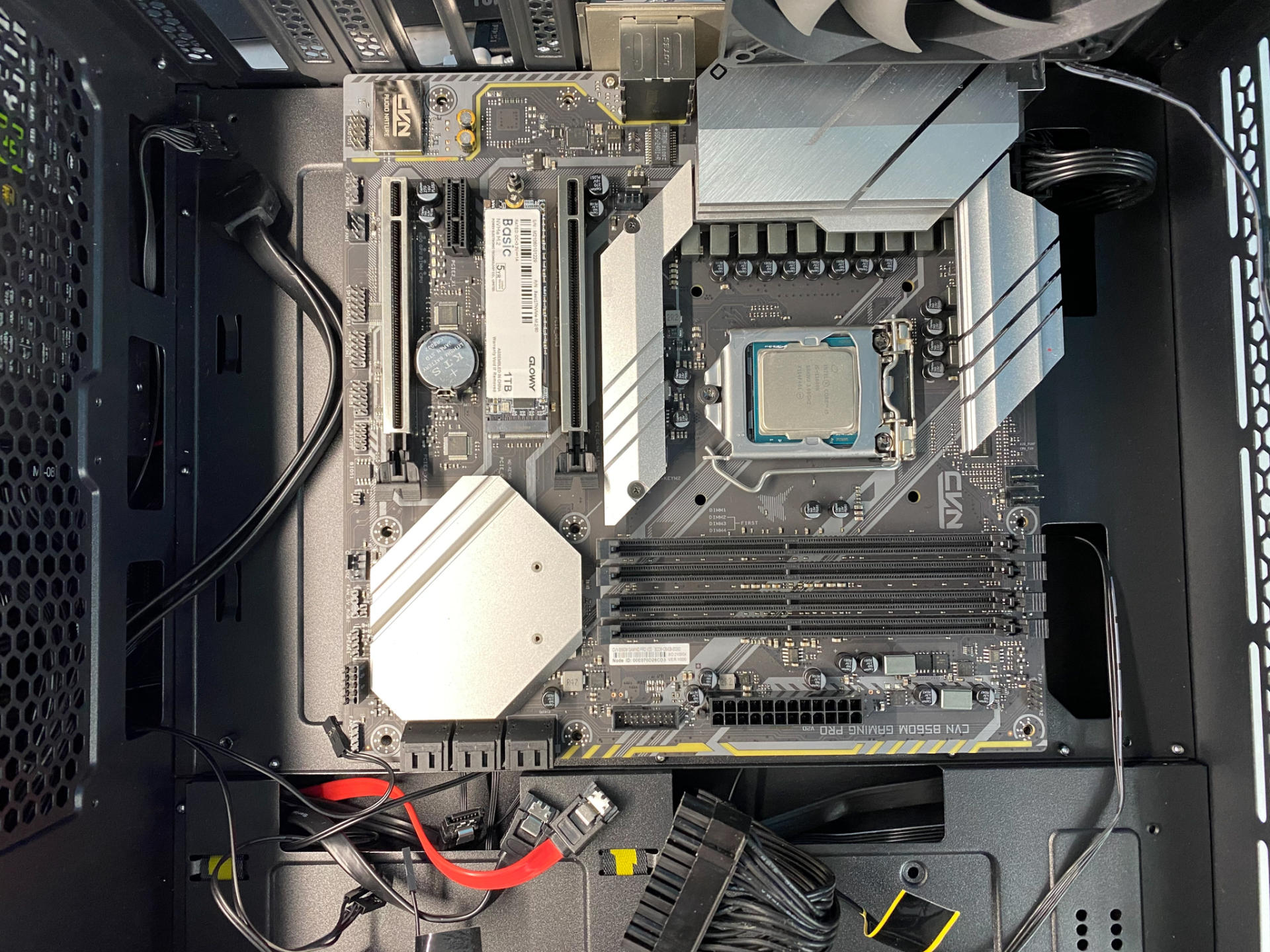

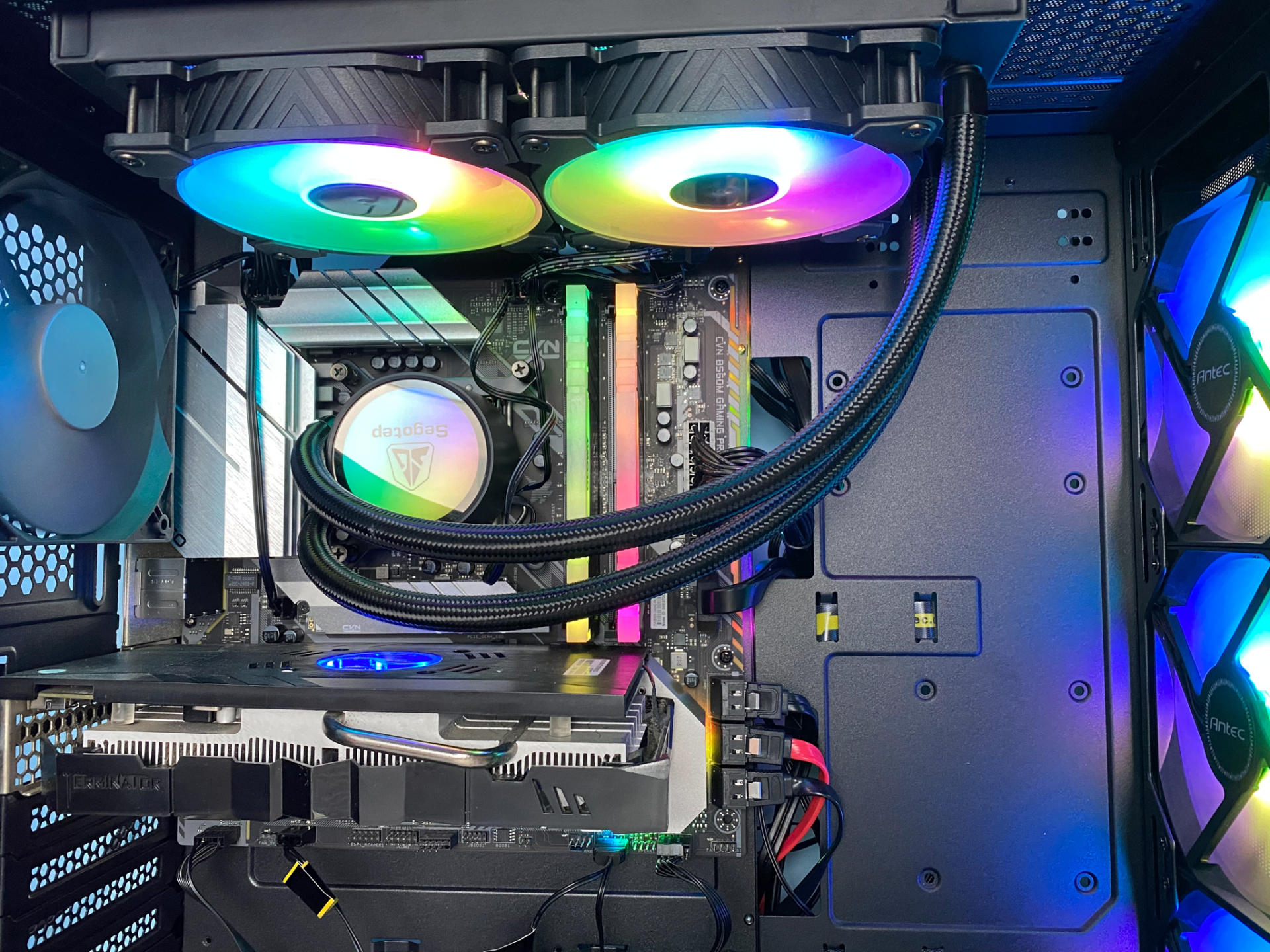

除了显卡和内存,其余的线都接好了,这款机箱自带5个风扇,其中前面3个风扇是RGB的,省了风扇的钱了。更重要的是,它这个机箱风道的设计,获得了国家实用新型专利证书,就是独特的双风道设计。横向的风道,从前脸入风,从后面出风。那么第二个垂直风道,从下部进风,向上吹风,避免热量在机箱的左下角聚集。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


注意看下底部的风扇,是反向的,这些风是朝上吹的。同时电源仓是有镂空通风孔的,这样是从底下进风。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


电源选用的是安钛克的NEO ECO850,它是模组电源,CPU双路供电,全日系电容,7年的免费更换保固服务。通常优秀的电源都在一瓦一元以上,而安钛克Flux机箱+NE电源是千元内优选的电竞机电组合。安钛克是个老牌的厂子,已经具有了35年的历史。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

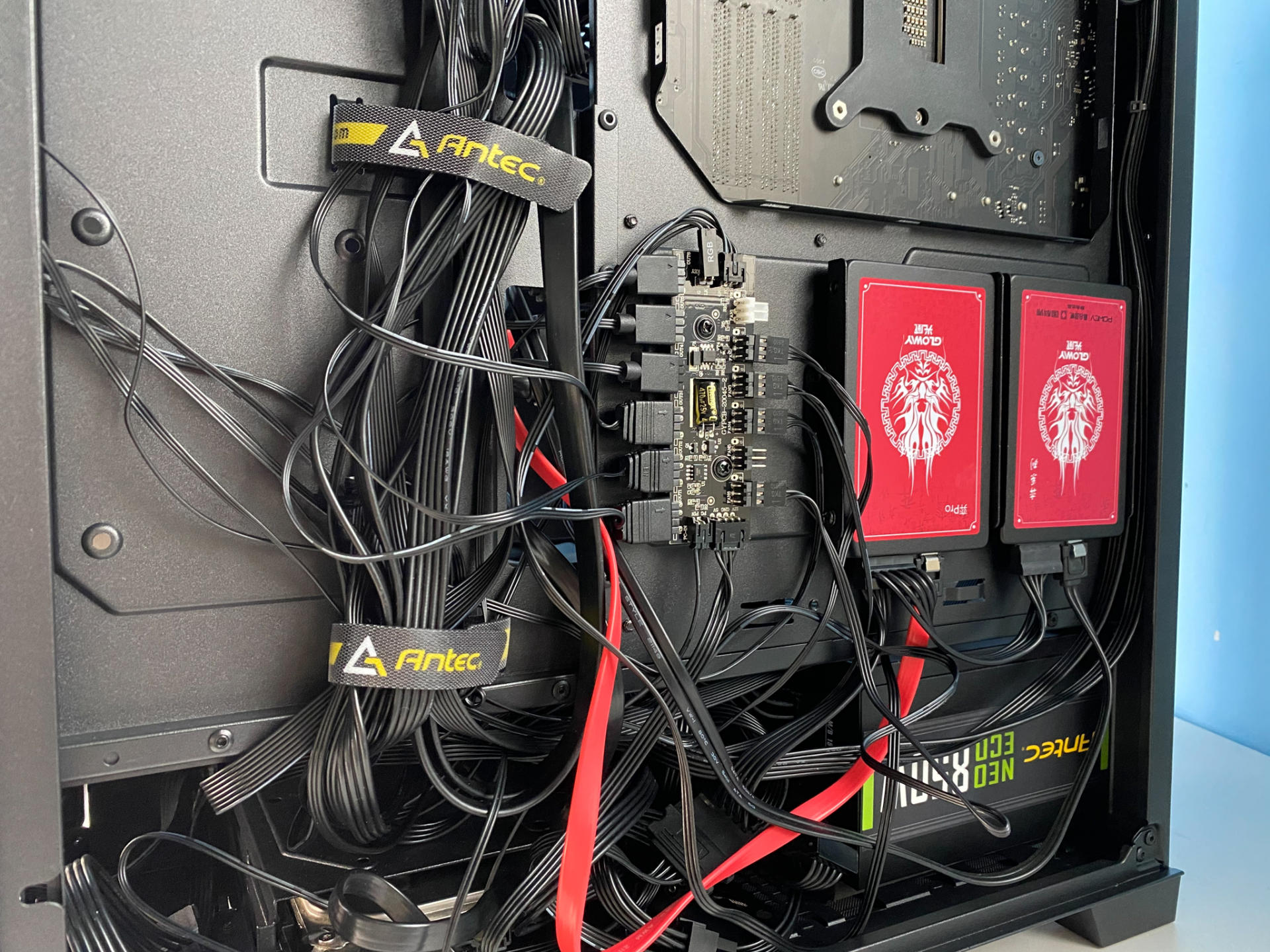

看看背板,空间富余。而且自带一个RGB+风扇控制的HUB,可以接驳5个RGB和5个风扇,还是很划算的。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

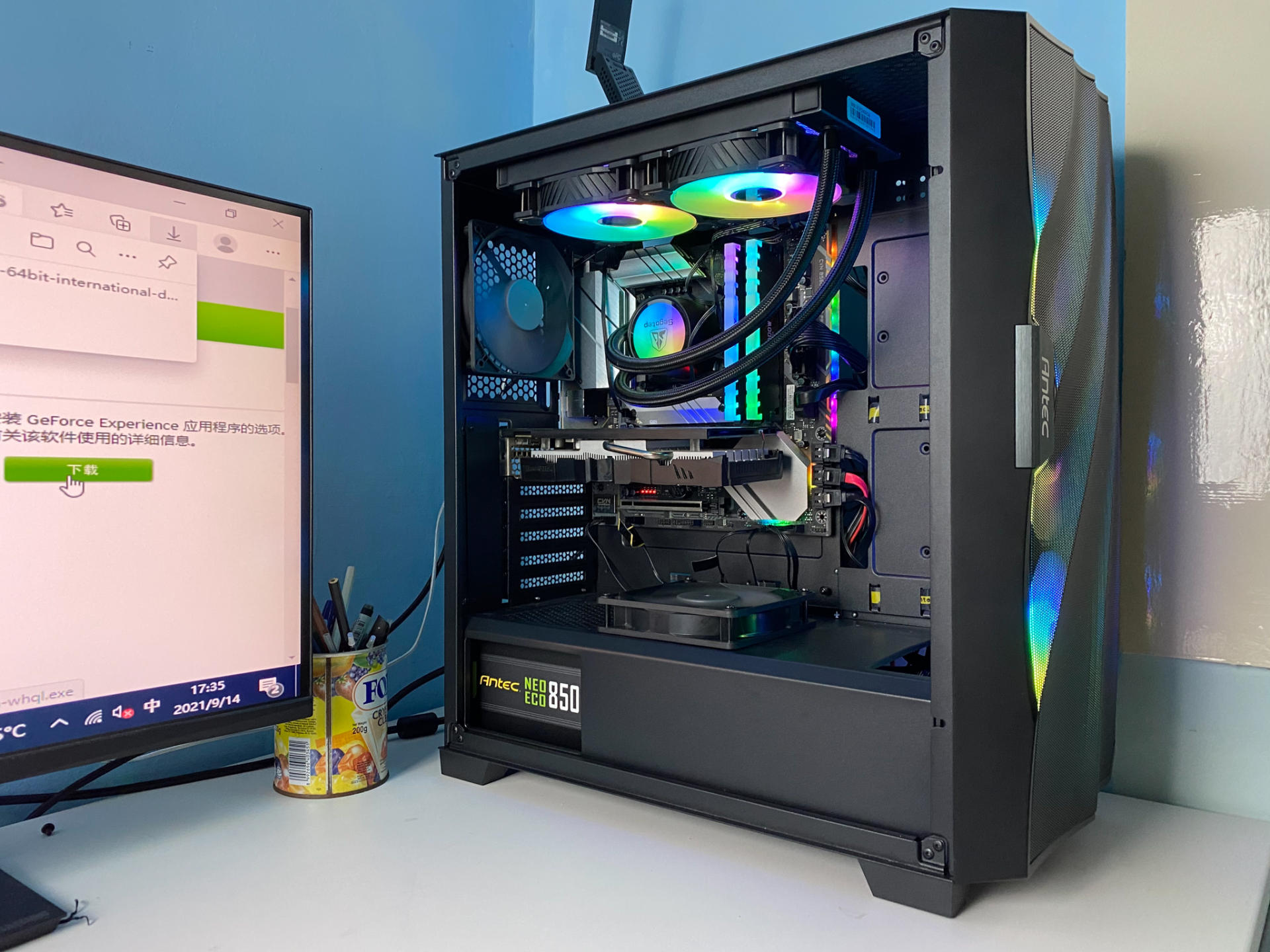

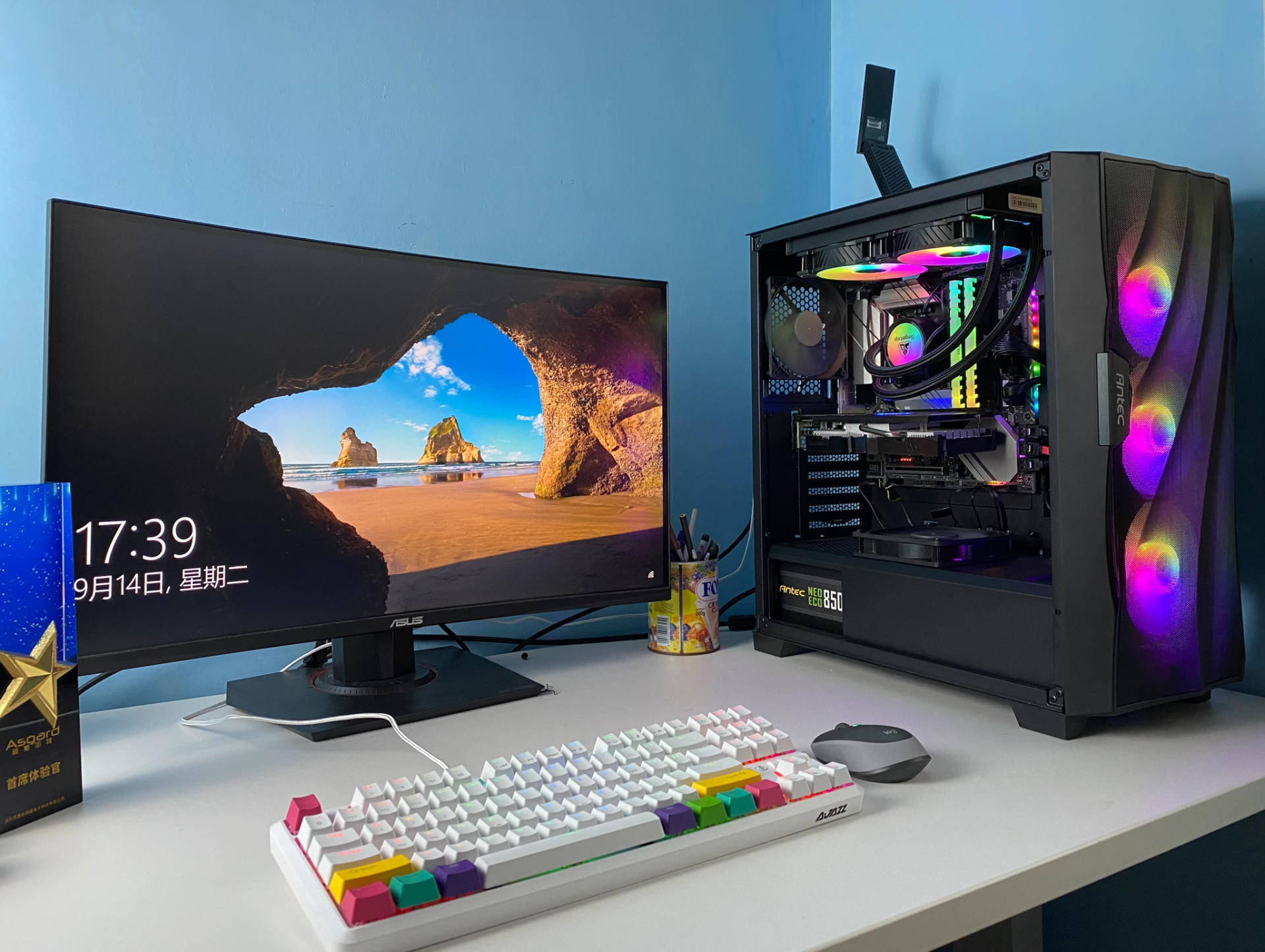

接上显卡和内存,启动电脑,灯亮了。我们看见机箱的前脸、水冷风扇、水冷头、风扇都有RGB色彩,而且主板的边缘也有RGB,这个机箱还是挺漂亮的。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


细细观看,主板的RGB是在主板右侧以及右下侧,这里的位置,通常会比较暗淡,有个主板边缘的RGB色彩,可以起到平衡的作用,非常的好。

漂亮固然重要,不过主板性能表现是内在的基础,看看BIOS内容,也是一个方便。进入BIOS看看吧。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


BIOS的界面,红色和黑色为主,强烈的对比色 ,非常的醒目漂亮。界面包括有系统信息、内存状态、启动顺序、风扇设置,超频模式等等。同时,最上面有超频OC,高级模式,BIOS功能,语言的选择。恩,默认是英文的,我选择改为中文了。

这个先看下,然后还是进系统做测试吧。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


系统配置显示是11代CPU11600K,主板是七彩虹的CVN B560M GAMING PRO,内存是光威的DDR4 3600MHz高频条。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

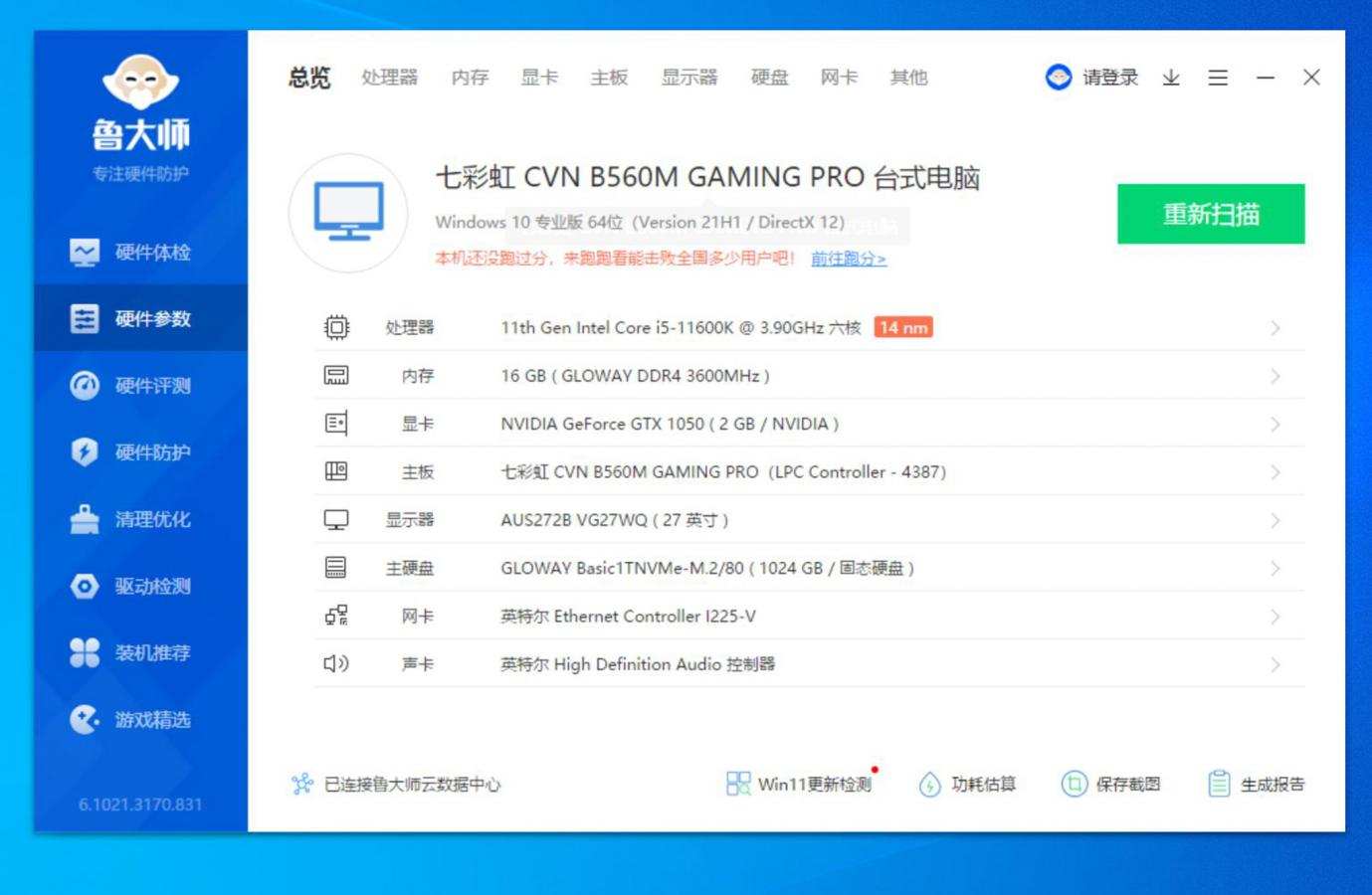

用鲁大师跑个分数看看,显示处理器得分是640834,这个分数还是不错的哦。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


CPU-Z,跑下分数,单核641.7多核4724.6。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


CPU-Z看下,显示主板型号是CVN B560M GAMING PRO V20,出厂日期是2021年7月2日,通道规格是PCI-Express 4.0(16GT./s)。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

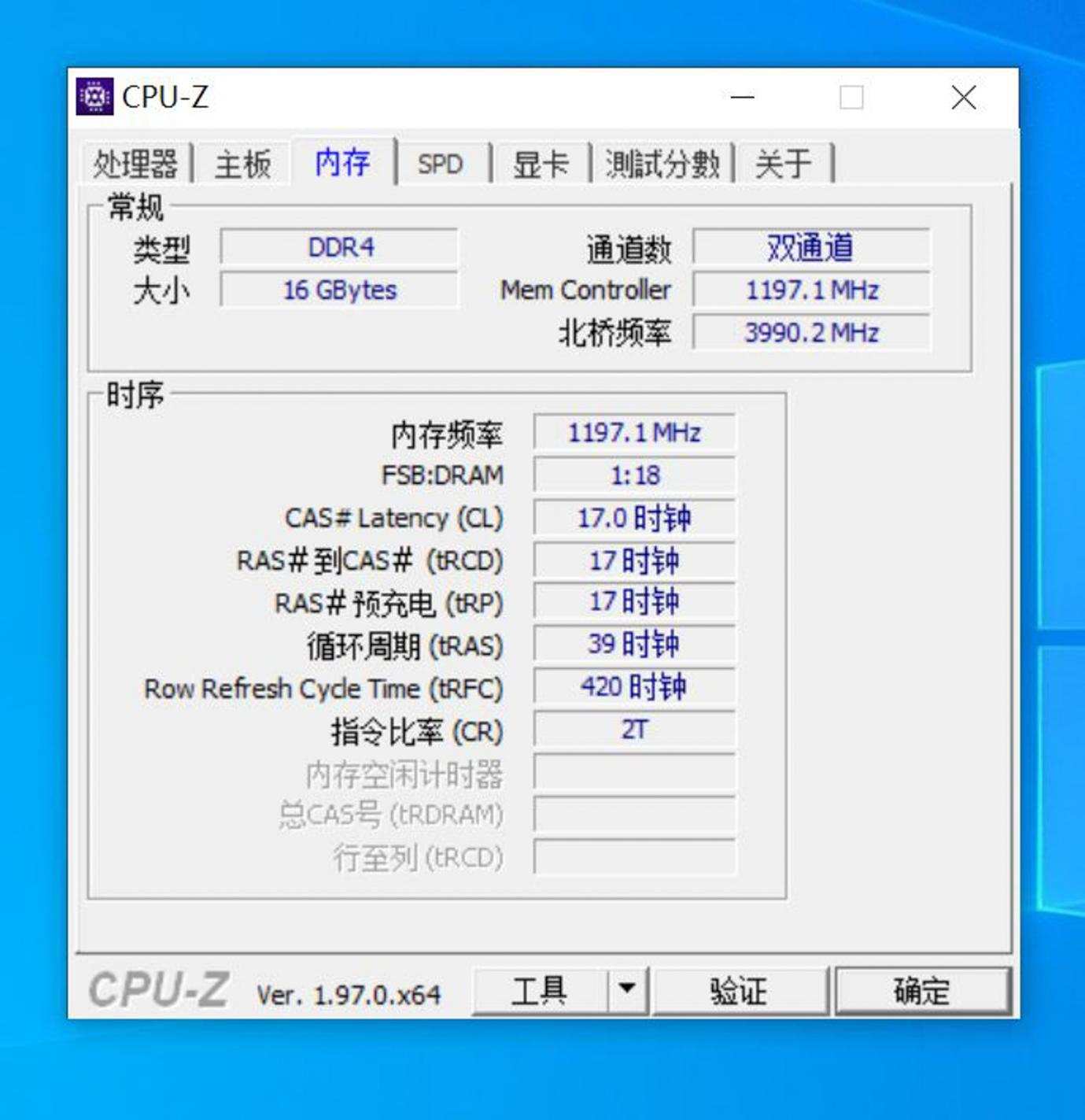

内存,默认是2400MHz,时序是17-17-17-39,我们用AIDA64测试下。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


用AIDA64的内存测试,显示读写在35000MB/s左右,延迟是67.3ns。那么这款B560主板,同之前的460/360主板不同的就是可以内存超频,我们来超频下看看对于性能的提升。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

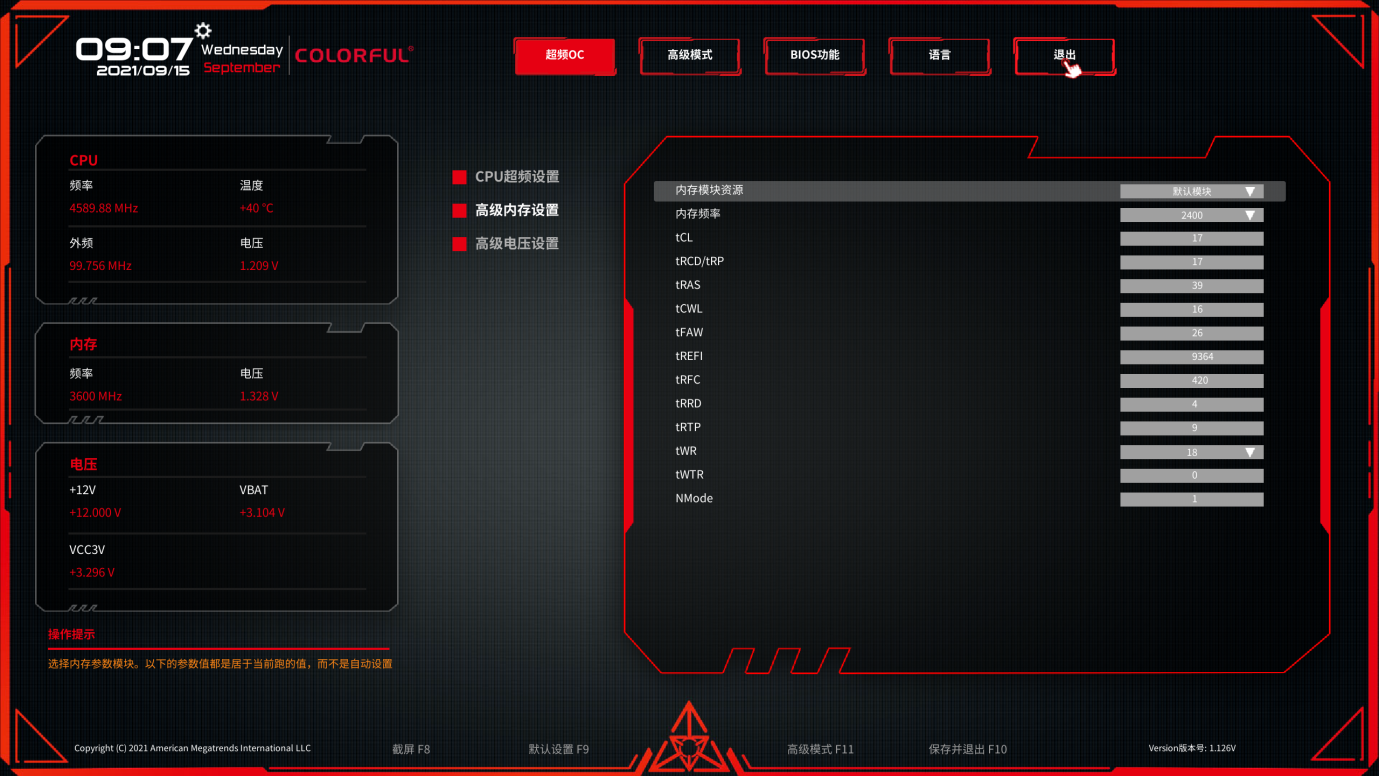

进入BIOS,进入超频OC,看到可以有CPU超频设置、内存超频设置,电压设置三个项目。在内存里,默认是2400的。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

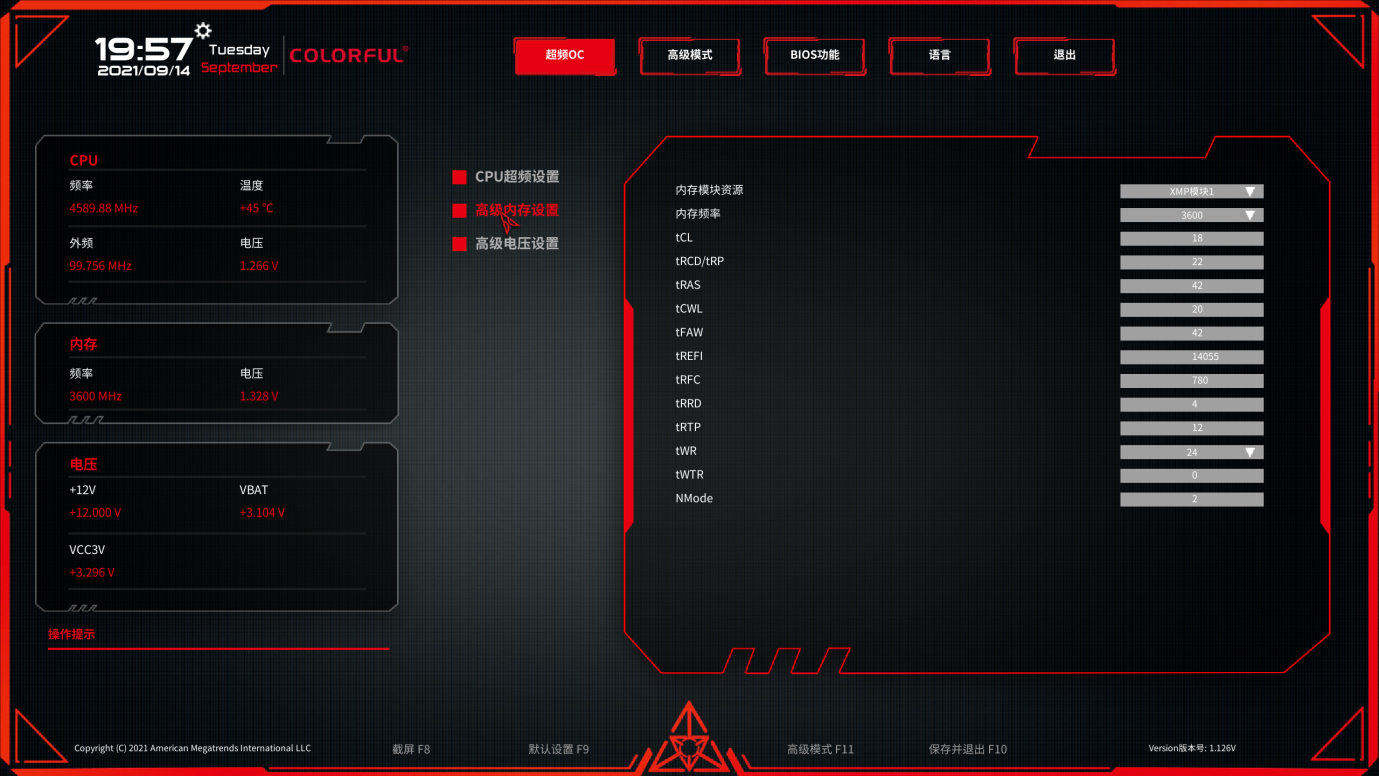

启用XMP超频内存设置,我们看频率到了3600,时序是18-22-42。同时在电压里,选择自动。上图是重启后再进入的画面,看频率变成了3600,而电压自动设置为1.328V。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

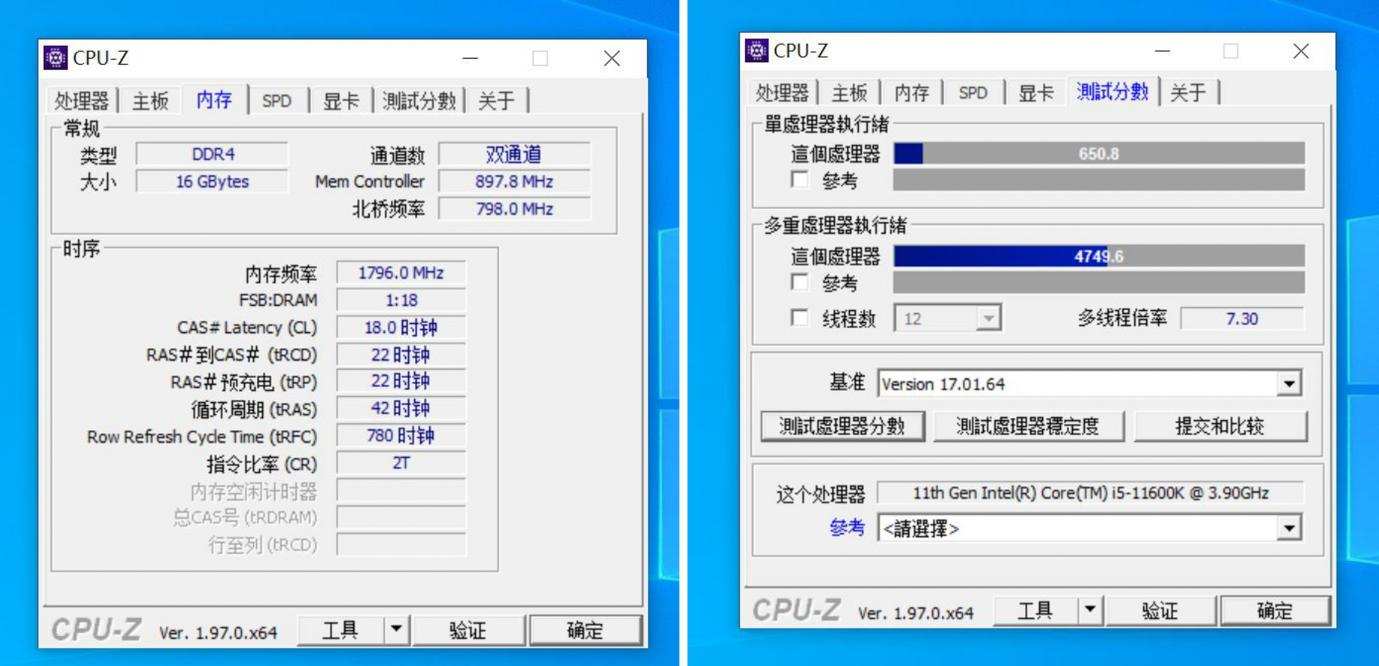

再次用CPU-Z看,内存频率已经是达到了3600MHz,而CPU-Z的跑分,单核是650.8,多核是4749.6,单核、多核都有提升。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


AIDA64内存测试,读写速度已经提升到了45000MB/s左右,比起默频的35000MB/s,可以说是提升巨大啊。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


跑下CINBENCH R15,分数1722。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


CINBENCH R20,分数4322,都表现不错嘛。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

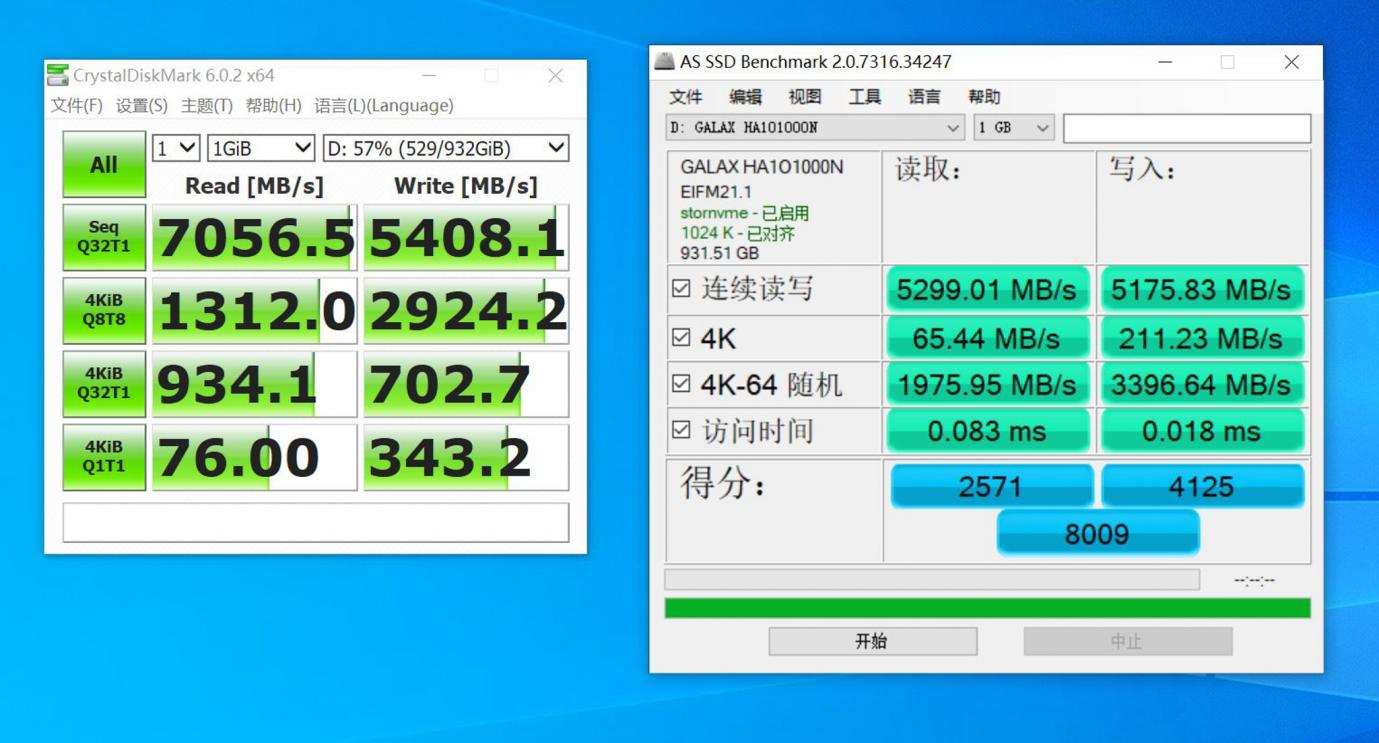

顺便测试了下第一个PCIE 4.0的M.2 NVMe SSD的表现,显示顺序读写均在5000MB/s以上,AS SSD分数在8000了,表现十分出色,这个就是pcie 4.0的出色效果提升。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


看看CPU-Z,频率已经是4000MHz了,比起默频的2400,提升了66.7%。而CPU-Z的跑分,恩,相对3600MHz,并没有增加多少,单核650.5,多核4694.1,也许是因为时序增加的缘故吧。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

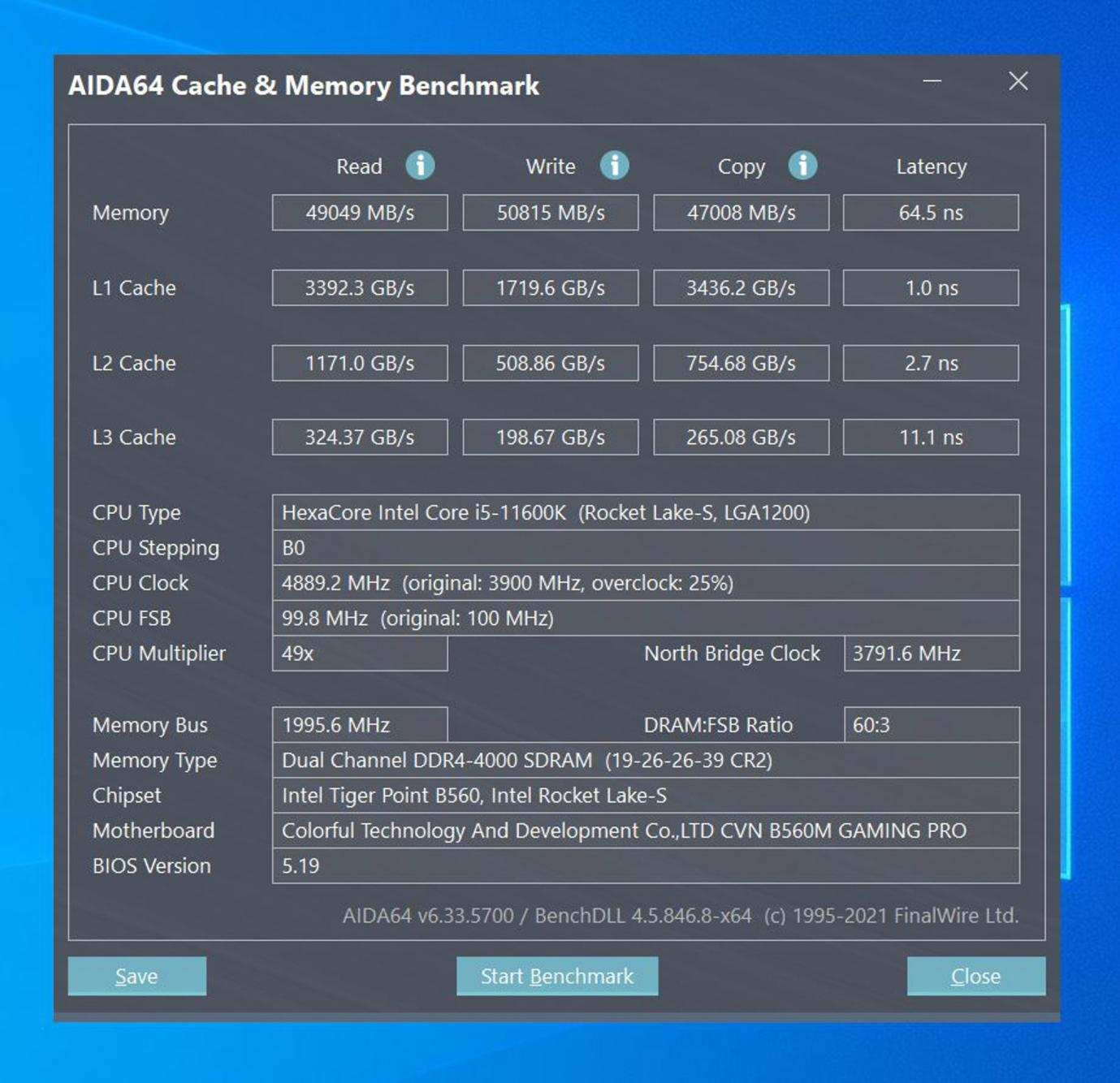

AIDA64的内存测试,读写已经到了49000MB/s左右,又有了提升,而延迟是64.5ns,也比之前要少一点。

通过前面的测试,发现七彩虹这款主板,支持内存超频毫无压力,那么在CPU的“拷机”压力测试中,主板的表现如何呢?因为CPU拷机,实际上也在考验主板的压力测试能力。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

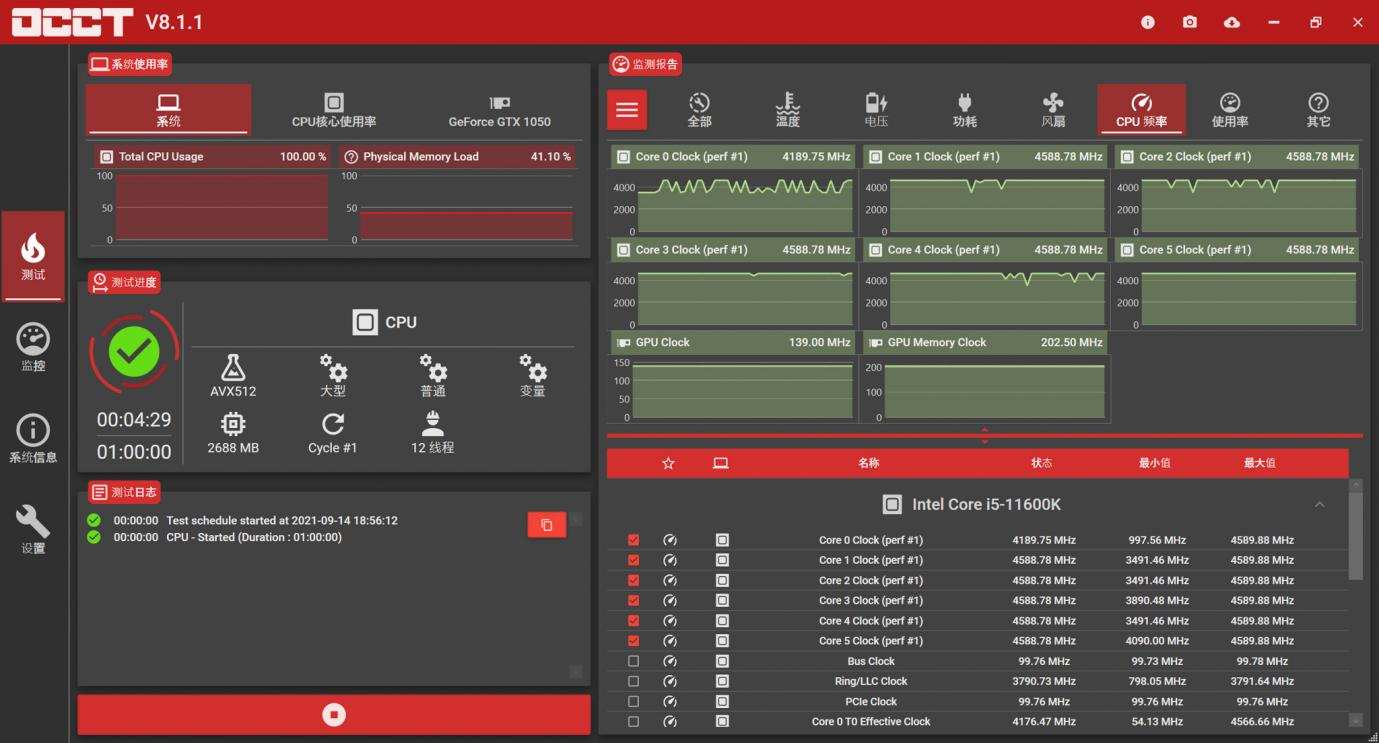

使用了OCCT运行CPU测试,此时看6个核心,基本在4588MHz,同时略有波动。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


此时的功耗,在137W,感觉这个11600K的TDP是120W,所以也算略微超出。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


看下温度,各个核心的温度都是在60-61之间,除了0号核心是58度,整体的温度值都不高,说明主板的散热能力还是很好的,看来240水冷压制还是可以的。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力

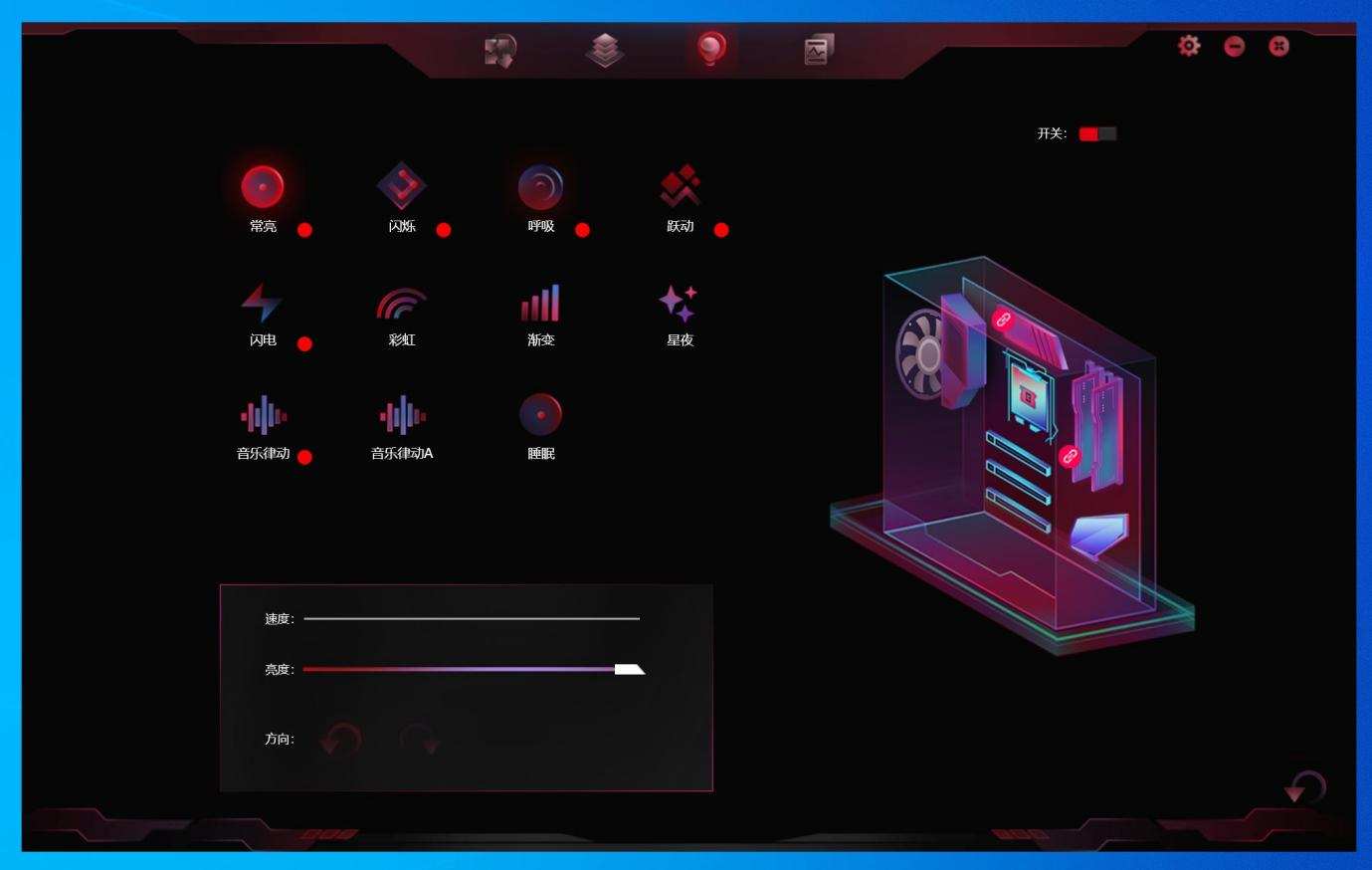

可以更改色彩方案,看全局都是同一个色彩了。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


拉近看,内存、风扇、主板边缘的RGB,都是同一个颜色,同一个色彩方案,实现了全机箱的RGB色彩同步。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


总的来说,七彩虹这款CVN B560M GAMING PRO V20的表现还是不错的,用料足、设计强、做工好,BIOS具有各种设置优化功能,B560主板可以实现内存超频,电压设置等细节化的调节,从而可以让系统硬件发挥出更大的性能。系统表现稳定,散热设计良好。iGame 软件可在win界面下查看主板和系统各种信息,同时可以实现机箱内所有的RGB统一。

究竟可以超频到多少?七彩虹CVN B560M主板疯狂一把,专利助力


调节,从而可以让系统硬件发挥出更大的性能。系统表现稳定,散热设计良好。iGame 软件可在win界面下查看主板和系统各种信息,同时可以实现机箱内所有的RGB统一。
